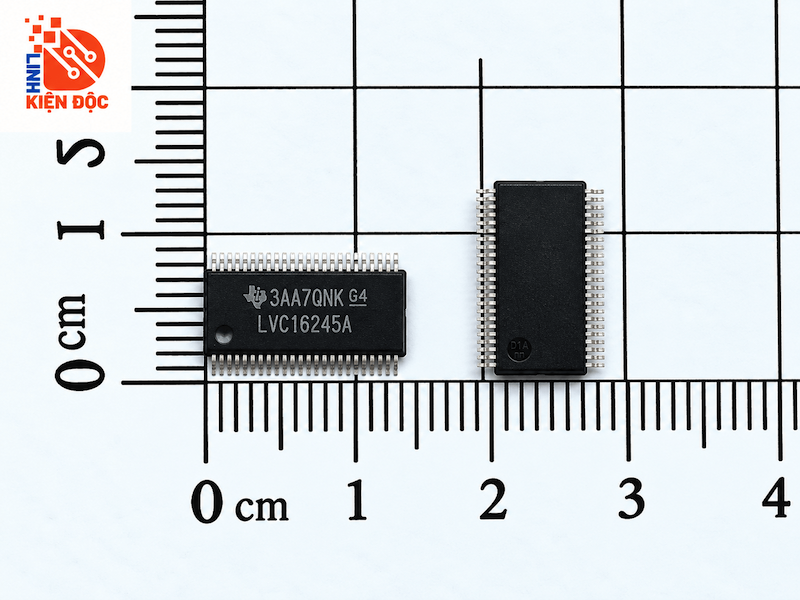

LVC16245A IC chức năng TSSOP-48

25.000₫

Mã sản phẩm: LVC16245A

Loại linh kiện: IC chức năng

Kiểu chân: TSSOP-48

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC LVC16245A TSSOP-48

LVC16245A IC chức năng TSSOP-48 là vi mạch logic số thuộc nhóm IC thu phát bus dữ liệu hai chiều (Bus Transceiver), được sử dụng trong các hệ thống điện tử số, bo mạch điều khiển, thiết bị truyền dữ liệu và các mạch giao tiếp song song.

IC LVC16245A có cấu trúc 16 bit, cho phép truyền dữ liệu theo hai hướng giữa hai nhóm đường tín hiệu A và B. Hướng truyền dữ liệu được lựa chọn thông qua chân điều khiển DIR, trong khi chân OE cho phép bật hoặc vô hiệu hóa ngõ ra.

Sản phẩm sử dụng kiểu đóng gói TSSOP-48 với 48 chân kết nối, phù hợp với các bo mạch điện tử có mật độ linh kiện cao và sử dụng công nghệ hàn dán bề mặt SMD.

LVC16245A thường được ứng dụng trong các hệ thống vi xử lý, mạch giao tiếp dữ liệu, thiết bị tự động hóa và các bo mạch điều khiển cần truyền tín hiệu logic song song.

2. Đặc điểm nổi bật của IC LVC16245A

Mã linh kiện: LVC16245A.
Loại linh kiện: IC logic số.
Chức năng: Thu phát bus dữ liệu hai chiều.
Độ rộng dữ liệu: 16 bit.
Cấu trúc: Hai nhóm bus 8 bit.
Kiểu đóng gói: TSSOP-48.
Số chân kết nối: 48 chân.
Công nghệ lắp đặt: SMD/SMT.
Hỗ trợ truyền dữ liệu theo hai hướng.
Có chân điều khiển hướng truyền dữ liệu DIR.
Có chân điều khiển cho phép ngõ ra OE.
Ngõ ra ba trạng thái (3-State).
Phù hợp với các hệ thống logic điện áp thấp.
Ứng dụng trong giao tiếp dữ liệu số và bo mạch điều khiển.

3. Cấu tạo của IC LVC16245A TSSOP-48

IC LVC16245A được tích hợp các khối logic nhằm thực hiện chức năng truyền dữ liệu hai chiều giữa các đường bus.

Khối thu phát dữ liệu: Gồm 16 kênh logic, cho phép truyền tín hiệu giữa các đường dữ liệu A và B.

Hai nhóm bus 8 bit: Cấu trúc 16 bit được chia thành hai nhóm độc lập, giúp thuận tiện trong việc điều khiển và tổ chức dữ liệu.

Khối điều khiển hướng truyền DIR: Xác định hướng truyền dữ liệu từ bus A sang bus B hoặc từ bus B sang bus A.

Khối điều khiển OE: Cho phép kích hoạt hoặc vô hiệu hóa ngõ ra của từng nhóm bus.

Khối ngõ ra ba trạng thái: Cho phép các chân ngõ ra chuyển sang trạng thái trở kháng cao khi không được kích hoạt, hỗ trợ chia sẻ đường bus giữa nhiều thiết bị.

Khối đệm logic: Hỗ trợ truyền tín hiệu số giữa các khối mạch, giảm ảnh hưởng của tải lên nguồn tín hiệu điều khiển.

Vỏ TSSOP-48: Bảo vệ chip bán dẫn và cung cấp 48 chân kết nối với bo mạch điện tử.

Các khối chức năng phối hợp để thực hiện truyền dữ liệu song song theo hướng được lựa chọn.

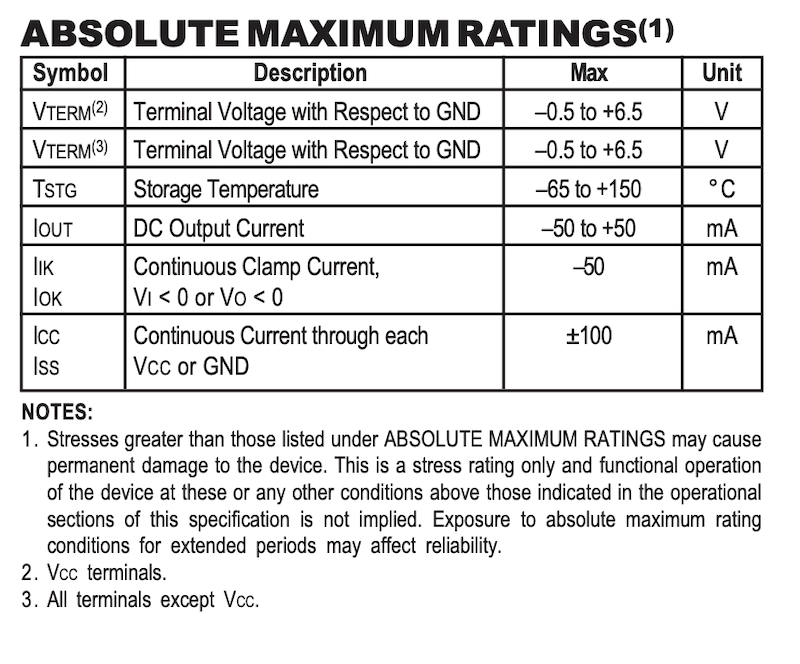

4. Thông số kỹ thuật IC LVC16245A TSSOP-48

5. Kích thước và kiểu chân IC LVC16245A

IC LVC16245A sử dụng kiểu đóng gói TSSOP-48, có thiết kế hình chữ nhật với 48 chân kim loại bố trí ở hai bên thân.

Đặc điểm bên ngoài:

Kiểu vỏ: TSSOP-48.
Tổng số chân: 48 chân.
Mỗi bên thân có 24 chân.
Thân IC hình chữ nhật, mỏng và nhỏ gọn.
Chân kim loại dạng cánh chim.
Phù hợp với công nghệ hàn dán bề mặt SMD.
Có dấu định hướng để xác định chân số 1.
Trên thân IC thường có mã nhận diện sản phẩm.

Kiểu đóng gói TSSOP giúp tiết kiệm diện tích bo mạch và phù hợp với các thiết bị điện tử có mật độ linh kiện cao.

Khi thay thế, cần kiểm tra kích thước thân, bước chân và vị trí chân số 1 theo bản vẽ kỹ thuật của phiên bản thực tế.

6. Nguyên lý hoạt động của IC LVC16245A

IC LVC16245A hoạt động dựa trên nguyên lý truyền tín hiệu logic hai chiều giữa hai nhóm bus dữ liệu A và B.

Mỗi nhóm 8 bit có các tín hiệu điều khiển hướng truyền và cho phép ngõ ra riêng biệt.

Khi chân OE của một nhóm được kích hoạt ở mức thấp, nhóm đó có thể truyền dữ liệu theo hướng được lựa chọn bởi chân DIR.

Khi DIR ở mức cao: Dữ liệu được truyền từ bus A sang bus B.

Khi DIR ở mức thấp: Dữ liệu được truyền từ bus B sang bus A.

Khi OE ở mức cao: Các ngõ ra của nhóm tương ứng chuyển sang trạng thái trở kháng cao (High-Z), giúp cách ly đường bus khỏi tầng điều khiển của IC.

Bảng nguyên lý điều khiển cơ bản:

OE	DIR	Trạng thái hoạt động
L	H	Truyền dữ liệu A → B
L	L	Truyền dữ liệu B → A
H	X	Ngõ ra trở kháng cao High-Z

Trong đó:

L: Mức logic thấp.
H: Mức logic cao.
X: Không quan trọng.

Nhờ cấu trúc này, IC LVC16245A có thể được sử dụng để điều khiển luồng dữ liệu giữa các bộ xử lý, bộ nhớ và các khối logic số.

7. Ứng dụng của IC LVC16245A TSSOP-48

IC LVC16245A được sử dụng trong nhiều thiết bị điện tử có hệ thống truyền dữ liệu song song.

Một số ứng dụng phổ biến gồm:

Mạch giao tiếp bus dữ liệu 16 bit.
Hệ thống vi xử lý.
Bo mạch điều khiển công nghiệp.
Mạch giao tiếp giữa CPU và thiết bị ngoại vi.
Hệ thống điều khiển logic số.
Mạch đệm tín hiệu dữ liệu.
Mạch cách ly logic bằng ngõ ra ba trạng thái.
Hệ thống truyền dữ liệu song song.
Bo mạch máy tính và thiết bị điện tử số.
Thiết bị tự động hóa.
Mạch giao tiếp bộ nhớ.
Sửa chữa và thay thế IC logic trên bo mạch điện tử.

LVC16245A phù hợp với các ứng dụng yêu cầu truyền dữ liệu hai chiều và điều khiển trạng thái đường bus.

8. Ưu điểm của IC LVC16245A

Truyền dữ liệu 16 bit: Cho phép xử lý đồng thời nhiều đường tín hiệu logic, phù hợp với các hệ thống bus song song.

Hỗ trợ truyền dữ liệu hai chiều: Giúp linh hoạt trong việc giao tiếp giữa các khối mạch điện tử.

Hai nhóm bus độc lập: Cho phép điều khiển hướng truyền và trạng thái ngõ ra theo từng nhóm 8 bit.

Ngõ ra ba trạng thái: Hỗ trợ chia sẻ đường bus và hạn chế xung đột tín hiệu khi được điều khiển đúng cách.

Công nghệ logic LVC: Phù hợp với các hệ thống điện tử số sử dụng mức điện áp thấp theo thông số của từng phiên bản.

Kiểu đóng gói TSSOP-48: Thiết kế nhỏ gọn, phù hợp với các bo mạch điện tử có mật độ linh kiện cao.

Ứng dụng đa dạng: Có thể sử dụng trong mạch giao tiếp dữ liệu, hệ thống vi xử lý và thiết bị điều khiển công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC LVC16245A

Khi lựa chọn và thay thế IC LVC16245A TSSOP-48 cần chú ý:

Kiểm tra chính xác mã IC và nhà sản xuất.
Xác nhận đúng kiểu đóng gói TSSOP-48.
Kiểm tra vị trí chân số 1 trước khi hàn.
Đối chiếu sơ đồ chân với bo mạch thực tế.
Kiểm tra điện áp cấp nguồn phù hợp.
Đảm bảo mức điện áp tín hiệu vào và ra đáp ứng thông số kỹ thuật.
Kiểm tra tín hiệu điều khiển DIR và OE.
Tránh để nhiều IC cùng điều khiển một đường bus theo hướng xung đột.
Sử dụng thiết bị hàn phù hợp với chân TSSOP có mật độ cao.
Thực hiện các biện pháp chống tĩnh điện ESD khi thao tác.
Không thay bằng IC khác chỉ vì có cùng số chân.
Kiểm tra khả năng tương thích về điện áp, chức năng và thời gian truyền tín hiệu.

Đặc biệt, LVC16245A là IC thu phát bus dữ liệu, không phải IC chuyển đổi mức điện áp chuyên dụng. Việc sử dụng giữa các hệ thống có mức điện áp khác nhau cần được xác nhận theo thông số điện áp và khả năng chịu áp ngõ vào của phiên bản cụ thể.

10. Kết luận

LVC16245A IC chức năng TSSOP-48 là linh kiện logic số có chức năng thu phát bus dữ liệu hai chiều 16 bit, được sử dụng trong các hệ thống vi xử lý, mạch giao tiếp dữ liệu và thiết bị điều khiển điện tử.

Với cấu trúc hai nhóm bus 8 bit, khả năng điều khiển hướng truyền DIR và ngõ ra ba trạng thái, IC hỗ trợ tổ chức và truyền tín hiệu logic giữa các khối mạch một cách linh hoạt.

Sản phẩm sử dụng kiểu đóng gói TSSOP-48 với 48 chân kết nối, phù hợp cho nhu cầu lắp ráp, sửa chữa và thay thế IC chức năng trên các bo mạch điện tử.

Khi lựa chọn IC LVC16245A, cần kiểm tra đúng mã sản phẩm, điện áp hoạt động, sơ đồ chân và kiểu đóng gói để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
