LD7750RGR IC chức năng SOP-7

1. Giới thiệu chung về IC LD7750RGR

LD7750RGR IC chức năng SOP-7 là vi mạch điều khiển nguồn xung thuộc nhóm IC quản lý nguồn, được sử dụng trong các bộ nguồn chuyển mạch AC/DC và mạch nguồn Flyback.

IC có chức năng điều khiển quá trình đóng cắt của transistor MOSFET công suất, giúp chuyển đổi điện năng từ nguồn đầu vào thành điện áp một chiều phù hợp với yêu cầu của thiết bị.

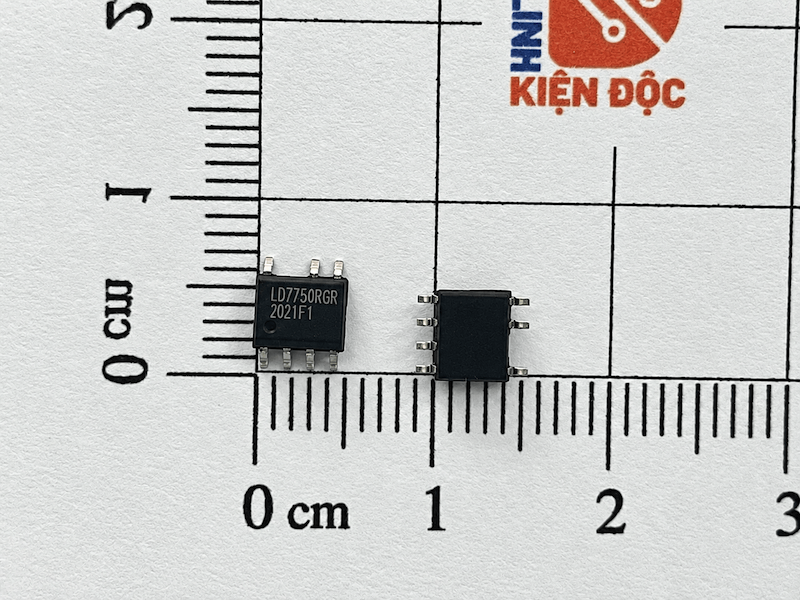

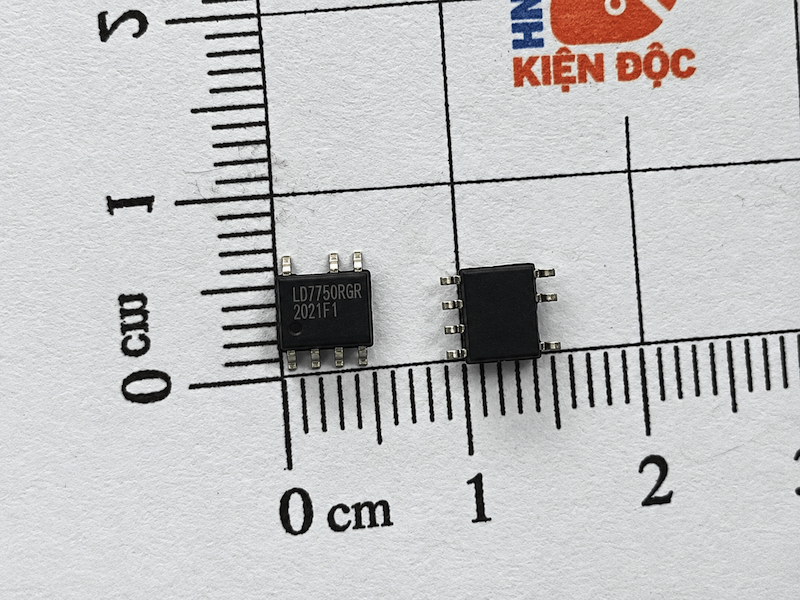

LD7750RGR sử dụng kiểu đóng gói SOP-7, có 7 chân kết nối thực tế, phù hợp với công nghệ hàn dán bề mặt SMD.

Trong các bộ nguồn xung, IC điều khiển PWM đóng vai trò tạo tín hiệu điều khiển, tiếp nhận thông tin phản hồi và phối hợp với các mạch bảo vệ để duy trì hoạt động của bộ nguồn.

Sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế linh kiện trên các bo mạch nguồn sử dụng đúng mã LD7750RGR.

2. Đặc điểm nổi bật của IC LD7750RGR

• Mã linh kiện: LD7750RGR.
• Loại linh kiện: IC điều khiển nguồn xung.
• Chức năng: Điều khiển chuyển mạch nguồn AC/DC.
• Thuộc nhóm IC điều khiển PWM.
• Phù hợp với các mạch nguồn Flyback.
• Sử dụng tín hiệu điều khiển để đóng cắt MOSFET công suất.
• Hỗ trợ điều chỉnh hoạt động của bộ nguồn thông qua mạch phản hồi.
• Có các chức năng giám sát và bảo vệ tùy theo thiết kế IC.
• Kiểu đóng gói: SOP-7.
• Số chân kết nối: 7 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Thiết kế nhỏ gọn, phù hợp với bo mạch nguồn điện tử.
• Sử dụng trong sửa chữa và thay thế IC nguồn.

3. Cấu tạo của IC LD7750RGR

IC LD7750RGR được thiết kế để thực hiện chức năng điều khiển trong bộ nguồn chuyển mạch.

Các khối chức năng thường gặp ở nhóm IC điều khiển nguồn xung gồm:

Khối tạo dao động: Tạo tín hiệu định thời phục vụ quá trình điều khiển đóng cắt của mạch nguồn.

Khối điều khiển PWM: Điều chỉnh tín hiệu điều khiển transistor công suất theo yêu cầu hoạt động của bộ nguồn.

Khối điều khiển Gate: Cung cấp tín hiệu điều khiển cho MOSFET công suất bên ngoài.

Khối phản hồi: Tiếp nhận tín hiệu từ mạch phản hồi để điều chỉnh quá trình truyền năng lượng.

Khối cảm biến dòng điện: Theo dõi tín hiệu dòng điện nhằm phục vụ điều khiển và giới hạn dòng.

Khối quản lý nguồn cấp: Giám sát điều kiện cấp nguồn để IC khởi động và hoạt động phù hợp.

Khối bảo vệ: Hỗ trợ xử lý các điều kiện bất thường của bộ nguồn.

Vỏ SOP-7: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

Cấu trúc và các chức năng bảo vệ cụ thể của LD7750RGR cần được đối chiếu với tài liệu kỹ thuật của đúng mã linh kiện.

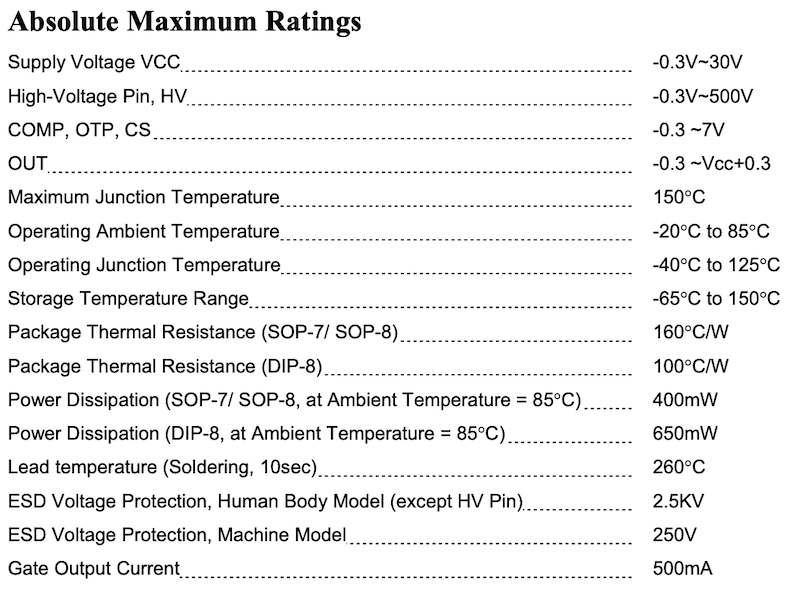

4. Thông số kỹ thuật IC LD7750RGR SOP-7

5. Kích thước và kiểu chân IC LD7750RGR

6. Nguyên lý hoạt động của IC LD7750RGR

Trong ứng dụng nguồn xung Flyback, IC điều khiển PWM hoạt động bằng cách tạo các xung điều khiển MOSFET công suất.

Khi nguồn đầu vào được cấp, mạch khởi động cung cấp điện áp cho IC điều khiển.

Sau khi đáp ứng điều kiện khởi động, bộ điều khiển tạo tín hiệu xung đưa đến cực Gate của MOSFET.

Khi MOSFET dẫn: Dòng điện đi qua cuộn sơ cấp biến áp xung, làm năng lượng được tích trữ trong từ trường.

Khi MOSFET ngắt: Năng lượng tích trữ được truyền sang cuộn thứ cấp, qua diode chỉnh lưu và tụ lọc để cấp điện cho tải.

Khi điện áp đầu ra thay đổi: Mạch phản hồi gửi tín hiệu về bộ điều khiển để điều chỉnh quá trình đóng cắt.

Khi dòng điện vượt giới hạn: Mạch giám sát dòng có thể can thiệp để hạn chế tình trạng quá tải.

Khi xảy ra lỗi nguồn: Bộ điều khiển có thể thay đổi hoặc ngừng hoạt động tùy theo cơ chế bảo vệ được tích hợp.

Nguyên lý trên mô tả hoạt động cơ bản của bộ nguồn Flyback sử dụng IC điều khiển PWM. Chế độ điều khiển và cơ chế bảo vệ chính xác của LD7750RGR cần được kiểm tra theo datasheet.

7. Ứng dụng của IC LD7750RGR

IC LD7750RGR được sử dụng trong các bộ nguồn điện tử có thiết kế tương thích.

Một số ứng dụng gồm:

• Bộ nguồn chuyển mạch AC/DC.
• Mạch nguồn Flyback.
• Bộ nguồn thiết bị điện tử dân dụng.
• Bộ nguồn thiết bị điều khiển.
• Mạch nguồn chờ.
• Bộ nguồn phụ trợ.
• Bộ nguồn thiết bị truyền thông.
• Bo mạch nguồn thiết bị gia dụng.
• Bộ nguồn thiết bị công nghiệp công suất phù hợp.
• Mạch điều khiển MOSFET nguồn xung.
• Sửa chữa bộ nguồn điện tử.
• Thay thế IC nguồn bị hư hỏng.
• Bảo trì bo mạch nguồn PCB.

Trong các ứng dụng sửa chữa, cần xác định đúng mã IC đang sử dụng trên bo mạch để đảm bảo tương thích với thiết kế ban đầu.

8. Ưu điểm của IC LD7750RGR

Thiết kế nhỏ gọn: Kiểu đóng gói SOP-7 giúp tiết kiệm diện tích bo mạch.

Điều khiển nguồn xung: Phù hợp với các mạch chuyển đổi điện năng sử dụng MOSFET công suất.

Hỗ trợ ổn định điện áp: Có thể phối hợp với mạch phản hồi để điều chỉnh hoạt động của bộ nguồn.

Phù hợp với nguồn Flyback: Đáp ứng nhu cầu điều khiển các bộ nguồn chuyển mạch có thiết kế tương ứng.

Dễ tích hợp trên PCB: Sử dụng công nghệ hàn dán bề mặt SMD.

Thuận tiện cho sửa chữa: Có thể thay thế linh kiện cùng mã trên các bo mạch nguồn tương thích.

9. Lưu ý khi sử dụng và thay thế IC LD7750RGR

Khi lựa chọn và thay thế IC LD7750RGR cần chú ý:

• Kiểm tra chính xác mã linh kiện LD7750RGR.
• Xác nhận đúng kiểu đóng gói SOP-7.
• Xác định vị trí chân số 1.
• Kiểm tra sơ đồ chân trước khi lắp đặt.
• Không thay bằng IC SOP-7 khác khi chưa xác nhận tương thích.
• Kiểm tra điện áp cấp nguồn cho IC.
• Kiểm tra MOSFET công suất bên ngoài.
• Kiểm tra điện trở Gate và điện trở cảm biến dòng.
• Kiểm tra diode và tụ điện trong mạch nguồn.
• Kiểm tra mạch phản hồi và optocoupler nếu có.
• Kiểm tra biến áp xung và các linh kiện bảo vệ.
• Xác định nguyên nhân hư hỏng của IC cũ.
• Kiểm tra tình trạng chập mạch trước khi cấp nguồn.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
• Đảm bảo an toàn điện khi sửa chữa bộ nguồn AC/DC.

Đặc biệt, các bộ nguồn xung nối trực tiếp với điện lưới có thể tồn tại điện áp DC cao trên tụ lọc sơ cấp ngay cả khi đã ngắt điện. Cần kiểm tra và xả điện an toàn trước khi thao tác.

10. Kết luận

LD7750RGR IC chức năng SOP-7 là linh kiện điều khiển nguồn xung, được sử dụng trong các bo mạch điện tử có chức năng chuyển đổi và điều khiển nguồn điện.

Với kiểu đóng gói SOP-7 nhỏ gọn, sản phẩm phù hợp với công nghệ hàn dán SMD và các ứng dụng sửa chữa bộ nguồn điện tử.

IC có thể phối hợp với MOSFET công suất, biến áp xung và mạch phản hồi để thực hiện chức năng điều khiển chuyển đổi điện năng theo thiết kế của thiết bị.

Khi lựa chọn LD7750RGR, cần kiểm tra chính xác mã linh kiện, sơ đồ chân, điện áp nguồn cấp, tần số hoạt động và các linh kiện ngoại vi để đảm bảo khả năng tương thích và vận hành ổn định.

Datasheet
