MP9487 IC chuyển đổi điện áp SOP-8

1. Giới thiệu chung về IC MP9487

MP9487 IC chuyển đổi điện áp SOP-8 là vi mạch quản lý nguồn thuộc nhóm IC chuyển đổi điện áp DC-DC của Monolithic Power Systems (MPS), được thiết kế để chuyển đổi nguồn điện một chiều đầu vào thành điện áp đầu ra phù hợp với yêu cầu của thiết bị.

MP9487 thuộc nhóm bộ chuyển đổi nguồn xung hạ áp (Step-Down/Buck Converter), được sử dụng trong các mạch nguồn điện tử và hệ thống điều khiển cần nguồn DC ổn định.

Khác với IC ổn áp tuyến tính, bộ chuyển đổi Buck sử dụng nguyên lý đóng cắt kết hợp với cuộn cảm và tụ điện để thực hiện quá trình chuyển đổi năng lượng, giúp giảm tổn hao trong nhiều điều kiện hoạt động.

Sản phẩm sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

IC MP9487 được sử dụng trong các thiết bị điện tử có mạch nguồn tương thích, đặc biệt là các ứng dụng cần chuyển đổi điện áp DC trong không gian bo mạch nhỏ gọn.

2. Đặc điểm nổi bật của IC MP9487

• Mã linh kiện: MP9487.
• Nhà sản xuất: Monolithic Power Systems (MPS).
• Loại linh kiện: IC chuyển đổi điện áp.
• Chức năng: Chuyển đổi nguồn DC-DC hạ áp.
• Thuộc nhóm IC nguồn xung Buck.
• Điều chỉnh điện áp đầu ra theo thiết kế mạch.
• Sử dụng nguyên lý đóng cắt để chuyển đổi năng lượng.
• Phù hợp với các mạch nguồn điện tử.
• Có thể phối hợp với cuộn cảm và tụ lọc bên ngoài.
• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB.
• Kiểu đóng gói: SOP-8.
• Số chân kết nối: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Phù hợp với nhu cầu sửa chữa và thay thế IC nguồn.

3. Cấu tạo của IC MP9487

IC MP9487 được thiết kế để thực hiện chức năng chuyển đổi điện áp trong bộ nguồn DC-DC.

Các khối chức năng cơ bản của bộ chuyển đổi Buck gồm:

Khối điều khiển chuyển mạch: Điều khiển hoạt động đóng cắt của phần tử công suất để thực hiện quá trình chuyển đổi điện áp.

Khối tạo dao động: Thiết lập nhịp hoạt động cho quá trình chuyển mạch.

Khối điều khiển công suất: Điều chỉnh quá trình truyền năng lượng từ nguồn đầu vào đến tải.

Khối phản hồi điện áp: Theo dõi điện áp đầu ra và phối hợp với bộ điều khiển để duy trì điện áp theo giá trị thiết kế.

Khối tham chiếu điện áp: Cung cấp mức điện áp chuẩn phục vụ quá trình điều chỉnh.

Khối quản lý nguồn cấp: Đảm bảo các khối chức năng hoạt động trong điều kiện điện áp phù hợp.

Khối bảo vệ: Trong các IC nguồn xung, khối này thường giám sát những điều kiện bất thường như quá dòng hoặc quá nhiệt.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

Cấu trúc tích hợp, loại công tắc công suất và các cơ chế bảo vệ cụ thể của MP9487 cần được đối chiếu với datasheet chính thức.

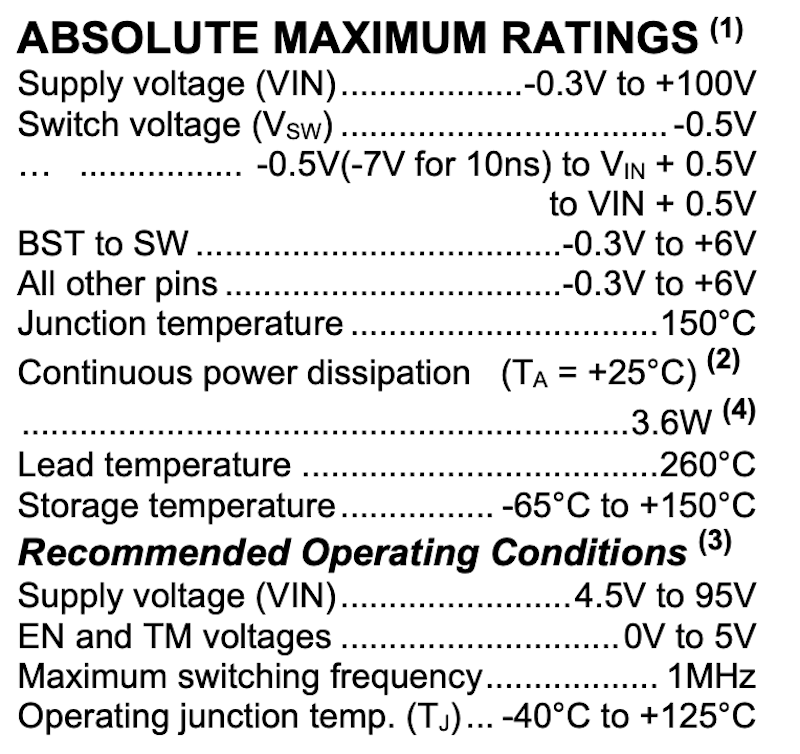

4. Thông số kỹ thuật IC MP9487 SOP-8

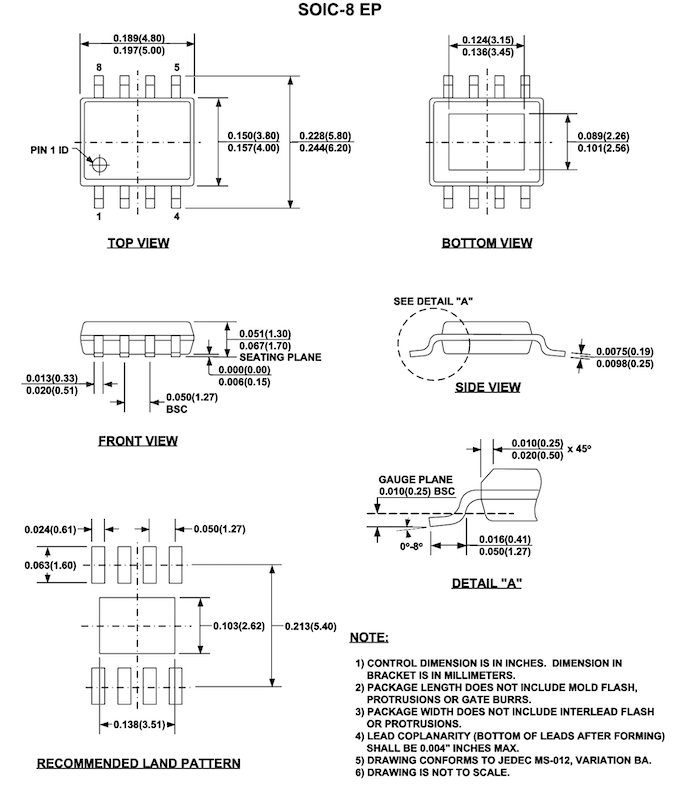

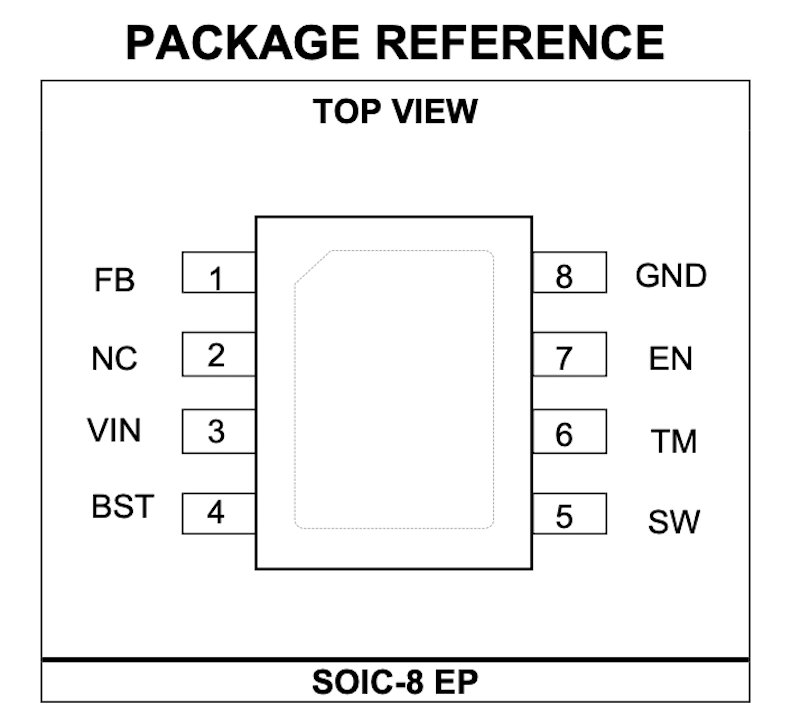

5. Kích thước và kiểu chân IC MP9487

6. Nguyên lý hoạt động của IC MP9487

IC MP9487 thực hiện chức năng chuyển đổi điện áp theo nguyên lý nguồn xung hạ áp.

Trong mạch Buck, quá trình chuyển đổi điện áp được thực hiện thông qua hoạt động đóng cắt của phần tử công suất và khả năng tích trữ năng lượng của cuộn cảm.

Khi phần tử công suất dẫn: Năng lượng được truyền từ nguồn đầu vào đến cuộn cảm và tải. Dòng điện qua cuộn cảm tăng lên theo điều kiện hoạt động của mạch.

Khi phần tử công suất ngắt: Cuộn cảm tiếp tục duy trì dòng điện và cung cấp năng lượng cho tải thông qua đường dẫn dòng phù hợp.

Trong quá trình ổn áp: Mạch phản hồi giám sát điện áp đầu ra và gửi thông tin về bộ điều khiển.

Khi tải thay đổi: Bộ điều khiển điều chỉnh hoạt động chuyển mạch để duy trì điện áp đầu ra trong phạm vi thiết kế.

Khi nguồn hoạt động bất thường: Các chức năng bảo vệ, nếu được tích hợp, có thể giới hạn hoặc ngừng quá trình chuyển đổi.

Nhờ nguyên lý đóng cắt, bộ nguồn Buck có thể giảm điện áp DC với hiệu suất cao hơn nhiều mạch ổn áp tuyến tính trong cùng điều kiện.

Cơ chế điều khiển cụ thể, cấu trúc MOSFET và chế độ hoạt động của MP9487 cần được xác nhận theo tài liệu kỹ thuật.

7. Ứng dụng của IC MP9487

IC MP9487 được sử dụng trong các mạch điện tử có yêu cầu chuyển đổi và ổn định nguồn DC.

Một số ứng dụng phù hợp gồm:

• Bộ nguồn chuyển đổi DC-DC.
• Mạch nguồn hạ áp.
• Bộ nguồn thiết bị điều khiển.
• Bo mạch nguồn điện tử.
• Thiết bị tự động hóa.
• Mạch nguồn vi điều khiển.
• Thiết bị truyền thông.
• Bộ nguồn thiết bị công nghiệp.
• Hệ thống điện tử nhúng.
• Mạch nguồn thiết bị đo lường.
• Thiết bị điện tử dân dụng.
• Mạch cấp nguồn cho các khối xử lý tín hiệu.
• Sửa chữa bộ nguồn DC-DC.
• Thay thế IC chuyển đổi điện áp trên bo mạch PCB.

Việc lựa chọn MP9487 cho từng ứng dụng cần dựa trên điện áp đầu vào, điện áp đầu ra, dòng tải và thiết kế linh kiện ngoại vi.

8. Ưu điểm của IC MP9487

Chuyển đổi điện áp DC-DC: Phù hợp với các mạch cần tạo điện áp đầu ra thấp hơn điện áp đầu vào.

Nguyên lý nguồn xung: Giúp hạn chế tổn hao công suất so với phương pháp ổn áp tuyến tính trong nhiều ứng dụng.

Thiết kế nhỏ gọn: Kiểu đóng gói SOP-8 giúp tiết kiệm diện tích bo mạch.

Phù hợp với hệ thống điện tử: Có thể được tích hợp vào các mạch nguồn điều khiển và thiết bị điện tử.

Hỗ trợ ổn định điện áp: Phối hợp với mạch phản hồi để điều chỉnh điện áp đầu ra.

Thuận tiện cho sửa chữa: Có thể thay thế IC cùng mã trên các bo mạch nguồn tương thích.

9. Lưu ý khi sử dụng và thay thế IC MP9487

Khi lựa chọn và thay thế IC MP9487 cần chú ý:

• Kiểm tra chính xác mã linh kiện MP9487.
• Xác nhận hậu tố sản phẩm nếu có.
• Kiểm tra đúng kiểu đóng gói SOP-8.
• Xác định vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp đầu vào của mạch.
• Kiểm tra điện áp đầu ra yêu cầu.
• Đảm bảo dòng điện tải phù hợp với khả năng của IC.
• Kiểm tra cuộn cảm và tụ lọc ngoại vi.
• Kiểm tra các linh kiện trong mạch phản hồi.
• Kiểm tra diode hoặc MOSFET ngoài nếu thiết kế sử dụng.
• Kiểm tra tình trạng chập mạch đầu ra.
• Không thay bằng IC có cùng kiểu chân nhưng khác chức năng.
• Đảm bảo khả năng tản nhiệt phù hợp.
• Sử dụng thiết bị hàn thích hợp với linh kiện SMD.
• Kiểm tra nguyên nhân gây hư hỏng trước khi thay IC mới.

Đặc biệt, bộ nguồn xung yêu cầu bố trí linh kiện và đường mạch hợp lý để hạn chế nhiễu điện từ và tổn hao chuyển mạch.

10. Kết luận

MP9487 IC chuyển đổi điện áp SOP-8 là linh kiện quản lý nguồn thuộc nhóm IC chuyển đổi DC-DC hạ áp, được sử dụng trong các bo mạch điện tử có thiết kế tương ứng.

Với nguyên lý chuyển đổi nguồn xung và kiểu đóng gói SOP-8 nhỏ gọn, sản phẩm phù hợp với các ứng dụng nguồn điện tử và nhu cầu sửa chữa bo mạch.

Khi lựa chọn MP9487, cần kiểm tra đúng mã sản phẩm, kiểu đóng gói, sơ đồ chân, điện áp hoạt động, dòng tải và các linh kiện ngoại vi để đảm bảo khả năng tương thích và hoạt động ổn định của thiết bị.

Datasheet
