DRV8424 IC điều khiển động cơ HTSSOP28

1. Giới thiệu chung về IC DRV8424

DRV8424 IC điều khiển động cơ HTSSOP-28 là vi mạch điều khiển động cơ bước (Stepper Motor Driver) của Texas Instruments, được thiết kế để điều khiển động cơ bước lưỡng cực trong các hệ thống tự động hóa, thiết bị cơ điện và máy móc công nghiệp.

IC tích hợp hai cầu H công suất, cho phép điều khiển dòng điện qua hai cuộn dây của động cơ bước lưỡng cực. Nhờ khả năng điều chỉnh dòng điện và hỗ trợ chia nhỏ bước, DRV8424 giúp động cơ vận hành chính xác, giảm rung và cải thiện độ mượt khi chuyển động.

DRV8424 sử dụng giao diện điều khiển STEP/DIR, giúp đơn giản hóa việc kết nối với vi điều khiển, PLC hoặc các bộ điều khiển chuyển động.

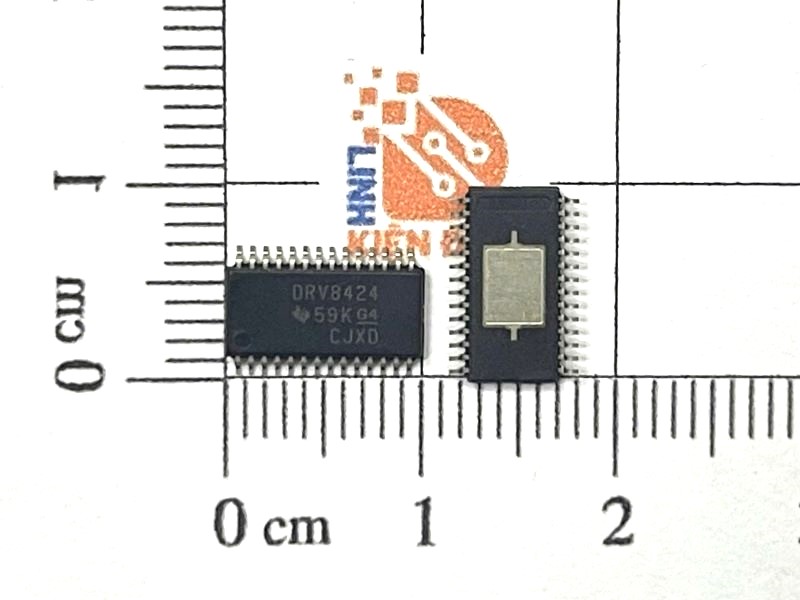

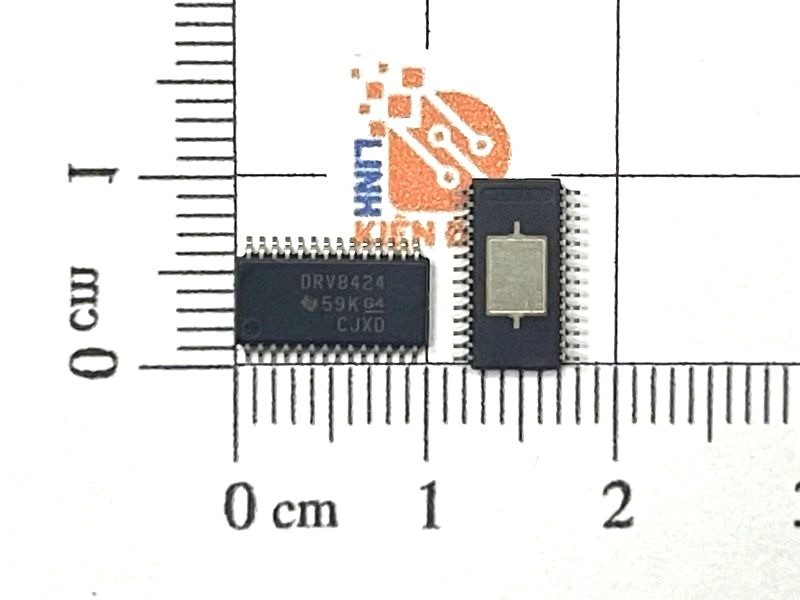

Sản phẩm sử dụng kiểu đóng gói HTSSOP-28, gồm 28 chân kết nối và vùng tản nhiệt ở mặt dưới, phù hợp với công nghệ hàn dán bề mặt SMD.

IC DRV8424 được sử dụng trong máy in, máy CNC mini, thiết bị tự động hóa, cơ cấu định vị và các hệ thống truyền động sử dụng động cơ bước.

2. Đặc điểm nổi bật của IC DRV8424

• Mã linh kiện: DRV8424.
• Nhà sản xuất: Texas Instruments.
• Loại linh kiện: IC điều khiển động cơ bước.
• Tên tiếng Anh: Stepper Motor Driver.
• Hỗ trợ động cơ bước lưỡng cực.
• Tích hợp hai cầu H công suất.
• Giao diện điều khiển STEP/DIR.
• Hỗ trợ điều khiển vi bước (Microstepping).
• Có chức năng điều chỉnh và giới hạn dòng điện cuộn dây.
• Hỗ trợ điều khiển hướng quay động cơ.
• Có chức năng bảo vệ quá dòng.
• Có chức năng bảo vệ quá nhiệt.
• Có chức năng bảo vệ điện áp thấp.
• Kiểu đóng gói: HTSSOP-28.
• Số chân kết nối: 28 chân.
• Có vùng tản nhiệt phía dưới.
• Phù hợp với thiết bị điều khiển chuyển động chính xác.

3. Cấu tạo của IC DRV8424

IC DRV8424 được tích hợp các khối chức năng điều khiển và công suất nhằm vận hành động cơ bước lưỡng cực.

Khối điều khiển logic: Tiếp nhận tín hiệu điều khiển từ vi điều khiển hoặc bộ điều khiển chuyển động.

Khối giải mã STEP/DIR: Xác định hướng quay và số bước di chuyển của động cơ.

Khối điều khiển vi bước: Thiết lập mức dòng điện phù hợp cho từng cuộn dây theo chế độ chia bước.

Hai cầu H công suất: Điều khiển chiều dòng điện qua hai cuộn dây của động cơ bước.

Khối điều chỉnh dòng điện: Giám sát và điều khiển dòng điện qua cuộn dây nhằm đáp ứng mức dòng được thiết lập.

Khối điều khiển đóng cắt: Điều khiển các transistor công suất bên trong để thay đổi dòng điện qua động cơ.

Khối bảo vệ quá dòng: Hỗ trợ bảo vệ IC khi xuất hiện dòng điện vượt giới hạn cho phép.

Khối bảo vệ nhiệt: Giám sát nhiệt độ hoạt động và can thiệp khi IC quá nóng.

Khối bảo vệ điện áp thấp: Hạn chế hoạt động bất thường khi điện áp nguồn không đáp ứng yêu cầu.

Vỏ HTSSOP-28: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt xuống bo mạch thông qua vùng tản nhiệt.

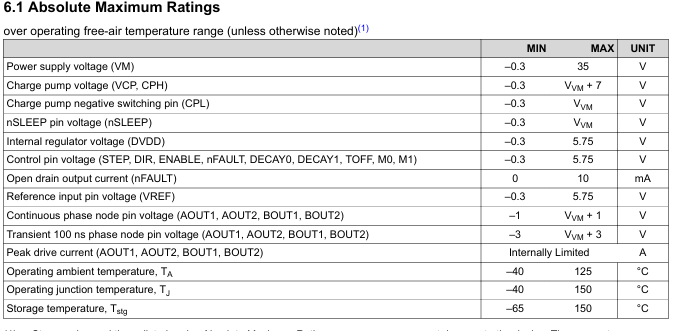

4. Thông số kỹ thuật IC DRV8424 HTSSOP-28

Lưu ý: Dòng điện đầu ra tối đa, các chế độ vi bước, mức điện áp logic và thông số điều chỉnh dòng cần được xác nhận theo datasheet của đúng phiên bản DRV8424.

Khả năng cấp dòng thực tế còn phụ thuộc vào điện áp nguồn, đặc tính động cơ, nhiệt độ môi trường và thiết kế tản nhiệt trên PCB.

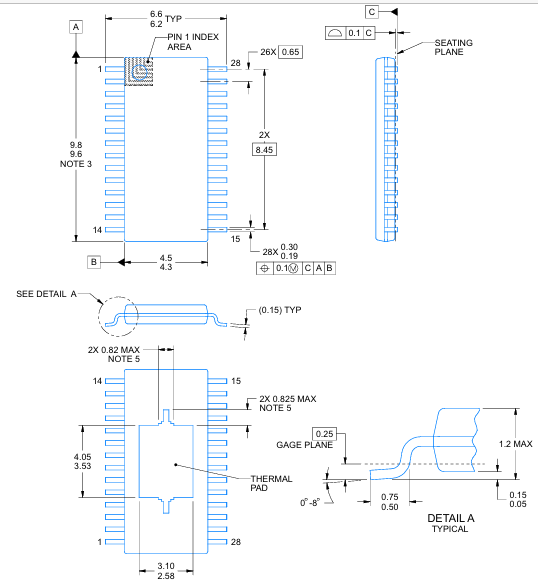

5. Kích thước và kiểu chân IC DRV8424

IC DRV8424 sử dụng kiểu đóng gói HTSSOP-28, thuộc nhóm linh kiện dán bề mặt có vùng tản nhiệt.

Đặc điểm bên ngoài:

• Kiểu vỏ: HTSSOP-28.
• Tổng số chân: 28 chân.
• Số chân mỗi bên: 14 chân.
• Bước chân tiêu chuẩn: 0,65mm.
• Thân IC hình chữ nhật.
• Có dấu nhận biết vị trí chân số 1.
• Có vùng tản nhiệt ở mặt dưới.
• Sử dụng công nghệ hàn dán SMD.

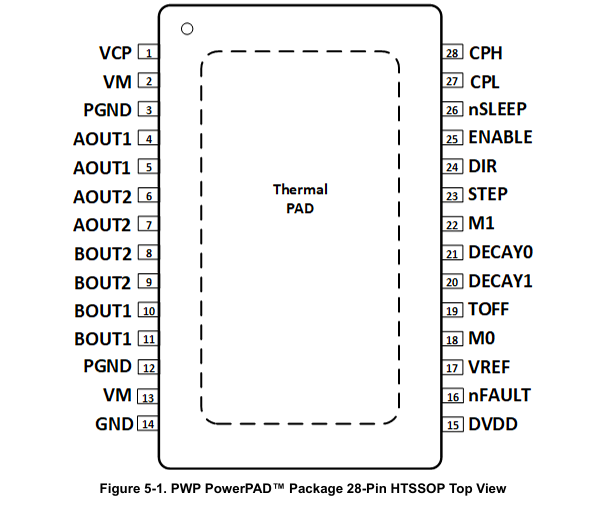

Các nhóm chân chức năng của IC gồm:

Nhóm chân	Chức năng
Nguồn động cơ	Cấp điện áp cho tầng công suất
GND	Kết nối mass
STEP	Nhận xung điều khiển bước
DIR	Điều khiển hướng quay
Chân cấu hình	Thiết lập chế độ hoạt động
Chân điều chỉnh dòng	Thiết lập giới hạn dòng điện
Đầu ra cầu H	Kết nối với hai cuộn dây động cơ
Chân trạng thái	Phục vụ giám sát hoặc báo lỗi tùy cấu hình

Khi thiết kế hoặc sửa chữa bo mạch, cần đối chiếu sơ đồ chân chính xác của DRV8424 để tránh nhầm lẫn giữa các chân nguồn, chân điều khiển và đầu ra công suất.

Vùng tản nhiệt phía dưới cần được hàn và bố trí đúng theo khuyến nghị của nhà sản xuất.

6. Nguyên lý hoạt động của IC DRV8424

IC DRV8424 điều khiển động cơ bước bằng cách thay đổi chiều và mức dòng điện qua hai cuộn dây của động cơ.

Bộ điều khiển bên ngoài cung cấp tín hiệu STEP và DIR cho IC.

Tín hiệu STEP: Mỗi xung điều khiển làm IC chuyển sang trạng thái bước tiếp theo theo chế độ đã thiết lập.

Tín hiệu DIR: Xác định hướng quay của động cơ.

Điều khiển cầu H: Hai cầu H tích hợp thay đổi chiều dòng điện qua các cuộn dây để tạo từ trường quay.

Điều khiển vi bước: IC điều chỉnh tỷ lệ dòng điện giữa hai cuộn dây nhằm tạo ra các vị trí trung gian giữa các bước toàn phần.

Giới hạn dòng điện: Bộ điều khiển dòng giúp hạn chế dòng cuộn dây vượt quá mức được thiết lập.

Khi xảy ra lỗi: Các mạch bảo vệ có thể can thiệp khi xuất hiện quá dòng, quá nhiệt hoặc điện áp nguồn không phù hợp.

Nhờ cơ chế này, DRV8424 có thể điều khiển động cơ bước với độ chính xác cao, phù hợp với các cơ cấu cần định vị và chuyển động có kiểm soát.

7. Ứng dụng của IC DRV8424

IC DRV8424 được sử dụng trong nhiều thiết bị điều khiển chuyển động và tự động hóa.

Một số ứng dụng phổ biến gồm:

• Mạch điều khiển động cơ bước.
• Máy in và thiết bị in ấn.
• Máy CNC mini.
• Máy khắc và thiết bị định vị.
• Thiết bị tự động hóa.
• Cơ cấu truyền động tuyến tính.
• Hệ thống điều khiển vị trí.
• Thiết bị y tế có cơ cấu chuyển động phù hợp.
• Robot và cơ cấu chấp hành.
• Thiết bị đo lường tự động.
• Máy đóng gói.
• Hệ thống cấp liệu.
• Thiết bị cơ điện tử.
• Mạch điều khiển chuyển động sử dụng vi điều khiển.
• Sửa chữa bo mạch điều khiển động cơ bước.

8. Ưu điểm của IC DRV8424

Tích hợp hai cầu H công suất: Giúp điều khiển trực tiếp hai cuộn dây của động cơ bước lưỡng cực.

Giao diện STEP/DIR: Đơn giản hóa việc lập trình và kết nối với bộ điều khiển.

Hỗ trợ vi bước: Giúp cải thiện độ mượt và khả năng định vị của động cơ.

Điều chỉnh dòng điện: Cho phép thiết lập dòng phù hợp với đặc tính cuộn dây động cơ.

Tích hợp chức năng bảo vệ: Hỗ trợ hạn chế hư hỏng khi xảy ra quá dòng, quá nhiệt hoặc điện áp thấp.

Kiểu đóng gói HTSSOP-28: Phù hợp với các thiết kế PCB nhỏ gọn.

Có vùng tản nhiệt: Hỗ trợ truyền nhiệt từ IC xuống bo mạch.

Ứng dụng đa dạng: Phù hợp với các thiết bị điều khiển chuyển động và tự động hóa.

9. Lưu ý khi sử dụng và thay thế IC DRV8424

Khi lựa chọn và thay thế IC DRV8424 cần chú ý:

• Kiểm tra chính xác mã linh kiện DRV8424.
• Xác nhận đúng kiểu đóng gói HTSSOP-28.
• Kiểm tra vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Đảm bảo điện áp nguồn nằm trong giới hạn cho phép.
• Kiểm tra dòng điện định mức của động cơ bước.
• Thiết lập giới hạn dòng phù hợp với động cơ.
• Kiểm tra kết nối hai cuộn dây.
• Không đấu nhầm chân nguồn với chân đầu ra.
• Kiểm tra tín hiệu STEP và DIR.
• Kiểm tra các chân cấu hình chế độ vi bước.
• Bố trí tụ lọc nguồn gần IC.
• Đảm bảo vùng tản nhiệt được hàn đúng kỹ thuật.
• Kiểm tra tình trạng chập mạch cuộn dây động cơ.
• Không tháo hoặc cắm động cơ khi mạch đang cấp nguồn nếu thiết kế không cho phép.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.
• Kiểm tra các linh kiện ngoại vi trước khi thay IC mới.

Đặc biệt, khả năng điều khiển dòng điện của DRV8424 phụ thuộc vào thiết kế tản nhiệt và điều kiện làm việc. Cần lựa chọn mức dòng phù hợp để hạn chế hiện tượng quá nhiệt khi động cơ hoạt động liên tục.

10. Kết luận

DRV8424 IC điều khiển động cơ HTSSOP-28 là vi mạch driver động cơ bước của Texas Instruments, tích hợp hai cầu H công suất và hỗ trợ điều khiển thông qua giao diện STEP/DIR.

Với khả năng điều khiển vi bước, điều chỉnh dòng điện và các chức năng bảo vệ tích hợp, DRV8424 phù hợp với nhiều hệ thống điều khiển chuyển động, thiết bị tự động hóa và mạch điều khiển động cơ bước.

Sản phẩm sử dụng kiểu đóng gói HTSSOP-28 với 28 chân và vùng tản nhiệt, giúp thuận tiện cho việc tích hợp trên bo mạch điện tử.

Khi lựa chọn DRV8424, cần kiểm tra chính xác mã linh kiện, điện áp nguồn, dòng điện động cơ, sơ đồ chân và điều kiện tản nhiệt để đảm bảo khả năng tương thích và hoạt động ổn định.
