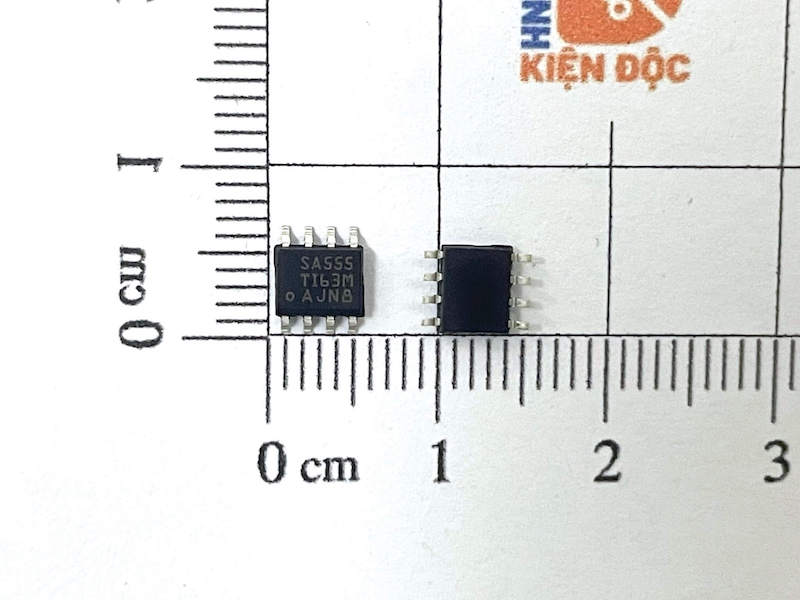

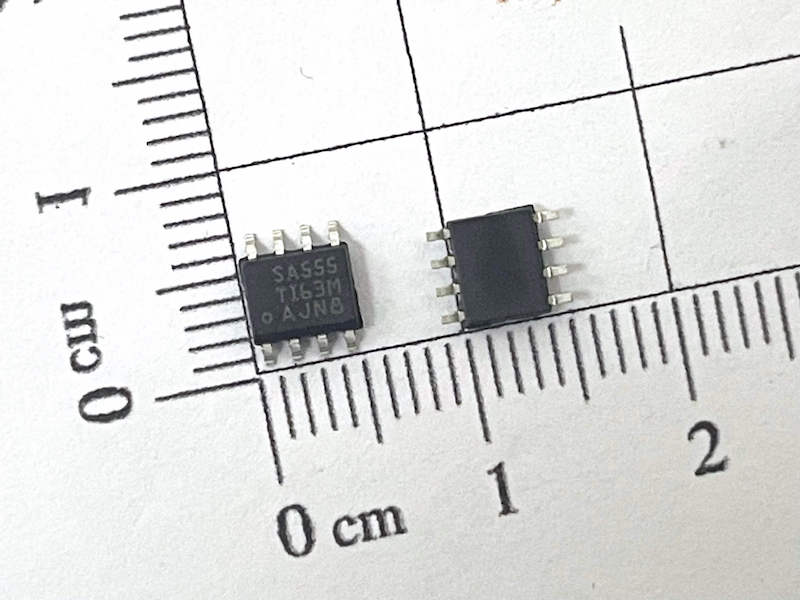

SA555 IC chức năng SOP-8

1. Giới thiệu chung về IC SA555

SA555 IC chức năng SOP-8 là vi mạch định thời (Timer IC) thuộc họ IC 555, được sử dụng phổ biến trong các mạch tạo xung, tạo dao động, điều khiển thời gian và điều khiển tín hiệu điện tử.

SA555 có khả năng hoạt động ở nhiều chế độ khác nhau như tạo dao động liên tục (Astable), tạo xung đơn (Monostable) và điều khiển trạng thái tín hiệu.

IC được thiết kế với các khối so sánh điện áp, mạch chốt trạng thái và transistor xả bên trong, cho phép thiết lập thời gian hoạt động thông qua điện trở và tụ điện bên ngoài.

Nhờ cấu trúc đơn giản, dễ sử dụng và khả năng ứng dụng linh hoạt, SA555 được sử dụng rộng rãi trong các mạch điện tử dân dụng, thiết bị công nghiệp, mạch điều khiển LED, bộ tạo xung và hệ thống tự động hóa.

Sản phẩm sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

2. Đặc điểm nổi bật của IC SA555

• Mã linh kiện: SA555.
• Loại linh kiện: IC định thời.
• Tên tiếng Anh: Timer IC.
• Thuộc họ IC 555.
• Có khả năng tạo xung và tạo dao động.
• Hỗ trợ chế độ Astable.
• Hỗ trợ chế độ Monostable.
• Có thể điều chỉnh thời gian bằng điện trở và tụ điện.
• Tích hợp hai bộ so sánh điện áp.
• Có mạch chốt trạng thái bên trong.
• Tích hợp transistor xả tụ.
• Có chân Reset điều khiển trạng thái.
• Có chân Control Voltage để điều chỉnh ngưỡng so sánh.
• Điện áp nguồn hoạt động thông dụng: 4,5V – 16V.
• Có khả năng tạo tín hiệu xung vuông.
• Phù hợp với mạch điều khiển PWM đơn giản.
• Kiểu đóng gói: SOP-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.

3. Cấu tạo của IC SA555

SA555 được tích hợp nhiều khối chức năng bên trong một chip bán dẫn nhằm thực hiện chức năng định thời và tạo xung.

Khối chia điện áp: Gồm ba điện trở bên trong, tạo ra các mức điện áp tham chiếu tương ứng khoảng 1/3 VCC và 2/3 VCC.

Bộ so sánh điện áp thứ nhất: Theo dõi tín hiệu tại chân Trigger để xác định thời điểm kích hoạt.

Bộ so sánh điện áp thứ hai: Theo dõi điện áp tại chân Threshold để xác định thời điểm kết thúc chu kỳ định thời.

Mạch chốt trạng thái: Lưu giữ trạng thái điều khiển của IC dựa trên tín hiệu từ các bộ so sánh.

Transistor xả: Thực hiện chức năng xả tụ điện bên ngoài thông qua chân Discharge.

Khối điều khiển đầu ra: Tạo tín hiệu logic tại chân Output để điều khiển các mạch điện tử bên ngoài.

Khối Reset: Cho phép đưa IC về trạng thái xác định khi có tín hiệu điều khiển.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch PCB.

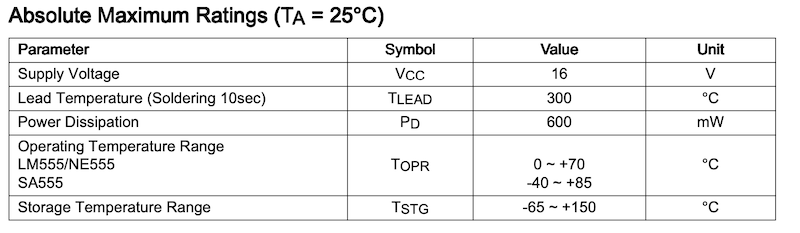

4. Thông số kỹ thuật IC SA555

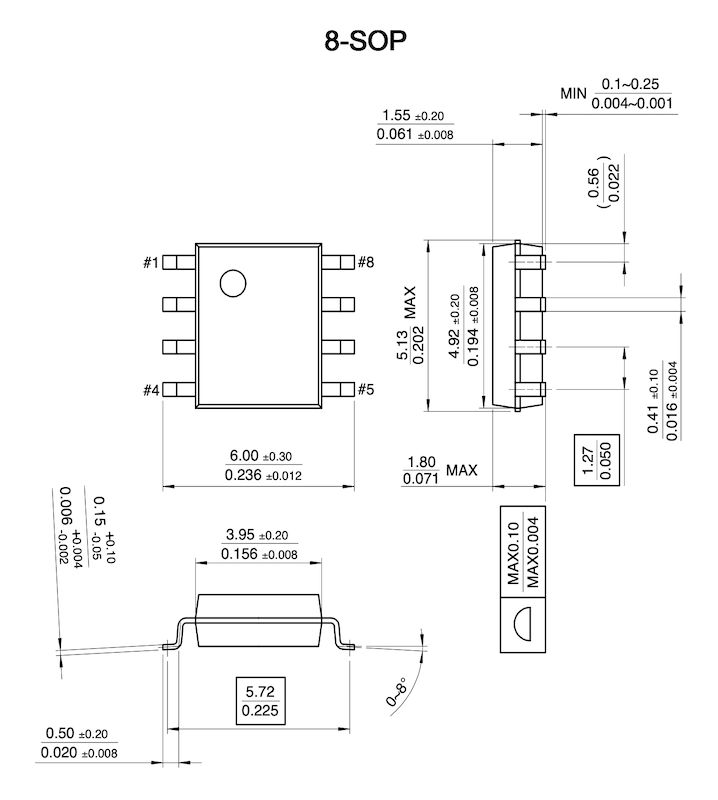

5. Kích thước và kiểu chân IC SA555

Sơ đồ chân IC SA555

Chân	Ký hiệu	Chức năng
1	GND	Mass
2	TRIG	Chân kích hoạt
3	OUT	Đầu ra tín hiệu
4	RESET	Chân Reset, tích cực mức thấp
5	CONT	Điều khiển điện áp tham chiếu
6	THRES	Chân giám sát ngưỡng điện áp
7	DISCH	Chân xả tụ
8	VCC	Nguồn cấp

Đây là sơ đồ chân tiêu chuẩn của IC Timer 555 dạng 8 chân.

6. Nguyên lý hoạt động của IC SA555

SA555 hoạt động dựa trên nguyên lý so sánh điện áp tại các chân Trigger và Threshold với các mức điện áp tham chiếu bên trong IC.

Chế độ tạo xung đơn Monostable

Ở chế độ Monostable, IC tạo ra một xung đầu ra có độ rộng xác định khi nhận được tín hiệu kích hoạt.

Khi điện áp tại chân Trigger giảm xuống dưới khoảng 1/3 VCC, đầu ra được kích hoạt.

Tụ điện bên ngoài bắt đầu nạp thông qua điện trở.

Khi điện áp trên tụ đạt khoảng 2/3 VCC, IC kết thúc xung và kích hoạt transistor xả.

Thời gian xung được tính gần đúng theo công thức:

T = 1,1 × R × C

Trong đó:

• T: Thời gian xung, đơn vị giây.
• R: Điện trở định thời, đơn vị Ω.
• C: Tụ điện định thời, đơn vị F.

Chế độ tạo dao động Astable

Ở chế độ Astable, IC liên tục tạo ra chuỗi xung mà không cần tín hiệu kích hoạt lặp lại từ bên ngoài.

Tụ điện được nạp và xả luân phiên thông qua các điện trở.

Quá trình này tạo ra tín hiệu xung vuông tại chân Output.

Tần số dao động được tính gần đúng theo công thức:

f = 1,44 / [(R1 + 2R2) × C]

Trong đó:

• f: Tần số dao động, đơn vị Hz.
• R1, R2: Các điện trở định thời.
• C: Tụ điện định thời.

Chức năng Reset

Khi chân RESET được đưa xuống mức thấp, IC bị đưa về trạng thái Reset và đầu ra chuyển xuống mức thấp.

Khi không sử dụng chức năng Reset, chân này thường được nối lên mức cao phù hợp.

Chức năng điều khiển điện áp

Chân CONT cho phép tác động đến mức điện áp tham chiếu bên trong IC.

Chức năng này có thể được sử dụng để điều chỉnh đặc tính định thời hoặc tạo các mạch điều chế tín hiệu.

7. Ứng dụng của IC SA555

SA555 được sử dụng trong nhiều mạch điện tử cần tạo xung, tạo dao động và điều khiển thời gian.

Một số ứng dụng phổ biến gồm:

• Mạch tạo xung vuông.
• Mạch tạo dao động.
• Mạch định thời.
• Mạch điều khiển LED nhấp nháy.
• Mạch điều khiển thời gian đóng ngắt.
• Mạch tạo tín hiệu PWM đơn giản.
• Mạch điều khiển còi báo.
• Mạch báo động điện tử.
• Mạch tạo xung kích hoạt.
• Mạch điều khiển relay thông qua tầng công suất.
• Mạch tạo trễ thời gian.
• Mạch điều khiển động cơ DC công suất nhỏ thông qua MOSFET.
• Mạch tạo tín hiệu thử nghiệm.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển công nghiệp.
• Mạch điều khiển tự động.
• Thiết bị giáo dục và thực hành điện tử.
• Sửa chữa bo mạch điện tử.
• Thay thế IC Timer 555 tương thích.

8. Ưu điểm của IC SA555

Thiết kế đơn giản: Dễ dàng sử dụng với các linh kiện ngoại vi thông dụng.

Khả năng tạo xung linh hoạt: Có thể hoạt động ở nhiều chế độ định thời khác nhau.

Điều chỉnh thời gian dễ dàng: Thay đổi giá trị điện trở và tụ điện để thiết lập chu kỳ hoạt động.

Dải điện áp nguồn rộng: Phù hợp với nhiều hệ thống điện tử sử dụng nguồn DC.

Có chức năng Reset: Thuận tiện cho việc điều khiển và đồng bộ tín hiệu.

Có chân điều khiển điện áp: Hỗ trợ các ứng dụng điều chế và điều chỉnh ngưỡng hoạt động.

Kiểu đóng gói SOP-8: Tiết kiệm diện tích bo mạch.

Ứng dụng đa dạng: Có thể sử dụng trong các mạch tạo xung, điều khiển thời gian và thiết bị điện tử công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC SA555

Khi lựa chọn và thay thế SA555 cần chú ý:

• Kiểm tra chính xác mã SA555.
• Xác nhận đúng IC Timer 555.
• Kiểm tra kiểu đóng gói SOP-8.
• Xác định đúng vị trí chân số 1.
• Đối chiếu sơ đồ chân trước khi lắp đặt.
• Đảm bảo điện áp nguồn nằm trong giới hạn cho phép.
• Kiểm tra điện trở và tụ điện định thời.
• Sử dụng tụ điện có sai số phù hợp với yêu cầu định thời.
• Kiểm tra chân Trigger và Threshold.
• Không để chân Reset ở trạng thái trôi.
• Sử dụng tụ lọc nguồn gần chân VCC và GND.
• Có thể sử dụng tụ lọc nhỏ tại chân CONT để giảm nhiễu theo khuyến nghị thiết kế.
• Không vượt quá dòng điện đầu ra cho phép.
• Sử dụng transistor hoặc MOSFET ngoài khi điều khiển tải lớn.
• Kiểm tra khả năng tương thích khi thay bằng NE555, LM555 hoặc các phiên bản CMOS 555.
• Không thay thế trực tiếp khi chưa kiểm tra điện áp nguồn và khả năng điều khiển tải.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.

Lưu ý quan trọng: SA555 là IC định thời và tạo xung, không phải IC nguồn công suất. Khi sử dụng để điều khiển relay, động cơ hoặc tải có dòng điện lớn, cần thiết kế tầng công suất và mạch bảo vệ phù hợp.

10. Kết luận

SA555 IC chức năng SOP-8 là vi mạch định thời thuộc họ Timer 555, có khả năng tạo xung, tạo dao động và điều khiển thời gian trong nhiều ứng dụng điện tử.

Với cấu trúc tích hợp các bộ so sánh điện áp, mạch chốt trạng thái và transistor xả, SA555 cho phép thiết lập thời gian hoạt động thông qua điện trở và tụ điện bên ngoài.

Sản phẩm sử dụng kiểu đóng gói SOP-8 nhỏ gọn, phù hợp với các bo mạch điện tử sử dụng công nghệ SMD.

SA555 được ứng dụng trong mạch tạo xung, mạch điều khiển LED, mạch báo động, thiết bị đo lường và các hệ thống điều khiển tự động.

Khi lựa chọn SA555, cần kiểm tra đúng mã linh kiện, điện áp hoạt động, sơ đồ chân và thông số mạch định thời để đảm bảo khả năng tương thích và hoạt động ổn định.
