AP8505A IC nguồn SOP-7

14.000₫

Mã sản phẩm: AP8505A

Loại linh kiện: IC nguồn

Kiểu chân: SOP-7

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC nguồn AP8505A

AP8505A IC nguồn SOP-7 là vi mạch quản lý nguồn được sử dụng trong các bộ nguồn xung AC-DC, mạch chuyển đổi điện áp và thiết bị điện tử cần nguồn DC ổn định.

IC AP8505A thuộc nhóm linh kiện điều khiển nguồn chuyển mạch, có nhiệm vụ quản lý quá trình đóng cắt và điều chỉnh năng lượng trong bộ nguồn để duy trì điện áp đầu ra theo thiết kế.

Sản phẩm sử dụng kiểu đóng gói SOP-7, gồm 7 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD và các bo mạch nguồn có diện tích nhỏ.

AP8505A có thể được ứng dụng trong bộ nguồn thiết bị gia dụng, mạch nguồn điều khiển, nguồn phụ trợ và các thiết bị điện tử sử dụng nguồn chuyển mạch.

Các thông số như điện áp hoạt động, công suất đầu ra và cấu trúc công tắc công suất cần được xác nhận theo tài liệu kỹ thuật của đúng phiên bản AP8505A.

2. Đặc điểm nổi bật của IC AP8505A

Mã linh kiện: AP8505A.
Loại linh kiện: IC nguồn.
Nhóm chức năng: Điều khiển nguồn chuyển mạch.
Phù hợp với ứng dụng nguồn AC-DC.
Hỗ trợ điều khiển quá trình chuyển đổi điện năng.
Sử dụng trong các mạch nguồn công suất nhỏ.
Có khả năng phối hợp với mạch phản hồi để ổn định điện áp đầu ra.
Thiết kế nhỏ gọn.
Kiểu đóng gói: SOP-7.
Tổng số chân: 7 chân.
Công nghệ lắp đặt: SMD/SMT.
Phù hợp với bo mạch nguồn điện tử.
Có thể sử dụng trong sửa chữa thiết bị điện tử và nguồn phụ trợ.

3. Cấu tạo của IC nguồn AP8505A

AP8505A được thiết kế dưới dạng vi mạch tích hợp phục vụ chức năng điều khiển nguồn chuyển mạch.

Trong một hệ thống nguồn sử dụng AP8505A, các khối chức năng có thể bao gồm:

Khối cấp nguồn: Cung cấp điện áp hoạt động cho các mạch điều khiển bên trong IC.

Khối tạo dao động: Tạo tín hiệu định thời phục vụ quá trình chuyển mạch.

Khối điều khiển đóng cắt: Điều chỉnh hoạt động của phần tử công suất để kiểm soát năng lượng truyền đến tải.

Khối điều khiển phản hồi: Tiếp nhận thông tin từ mạch phản hồi để điều chỉnh hoạt động của bộ nguồn.

Khối giám sát dòng điện: Hỗ trợ theo dõi dòng điện công suất nếu được tích hợp trong phiên bản tương ứng.

Khối bảo vệ: Có thể hỗ trợ các cơ chế bảo vệ nguồn tùy theo thiết kế cụ thể của IC.

Vỏ SOP-7: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

Cấu trúc chi tiết, đặc biệt là việc IC có tích hợp MOSFET công suất hay không, cần được xác nhận theo datasheet AP8505A.

4. Thông số kỹ thuật IC AP8505A

Thông số	Giá trị
Mã sản phẩm	AP8505A
Loại linh kiện	IC nguồn
Nhóm chức năng	Điều khiển nguồn chuyển mạch
Ứng dụng	Nguồn AC-DC, nguồn phụ trợ
Điện áp hoạt động	Theo datasheet
Công suất đầu ra hỗ trợ	Phụ thuộc thiết kế mạch
Tần số chuyển mạch	Theo datasheet
Phương pháp điều khiển	Cần xác nhận theo phiên bản
MOSFET công suất tích hợp	Cần xác nhận
Chức năng phản hồi	Theo cấu trúc mạch
Bảo vệ quá dòng	Theo datasheet
Bảo vệ quá áp	Theo datasheet
Bảo vệ quá nhiệt	Theo datasheet
Kiểu đóng gói	SOP-7
Số chân	7
Công nghệ lắp đặt	SMD/SMT
Ứng dụng chính	Bộ nguồn xung và thiết bị điện tử

Lưu ý: Không nên xác định điện áp đầu vào tối đa, công suất hoặc tần số chuyển mạch chỉ dựa trên mã AP8505A khi chưa có tài liệu kỹ thuật chính thức của nhà sản xuất.

5. Kích thước và kiểu chân IC AP8505A

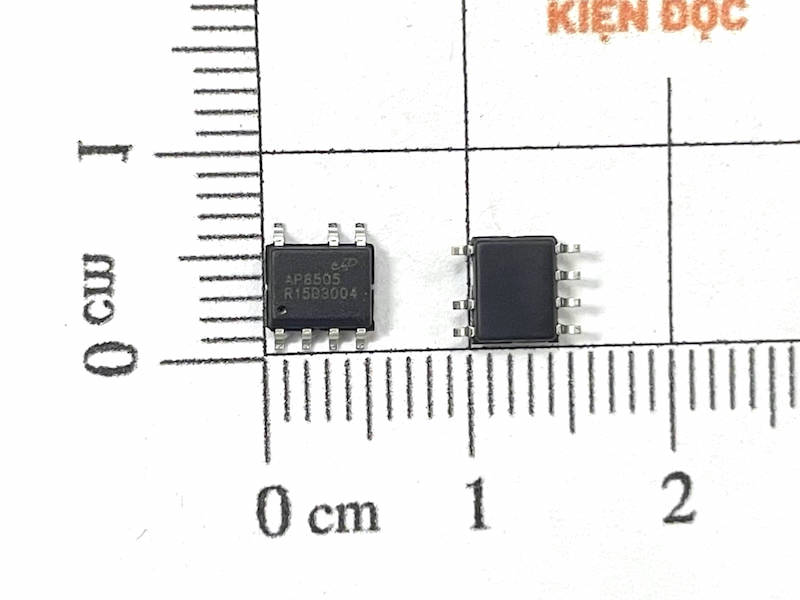

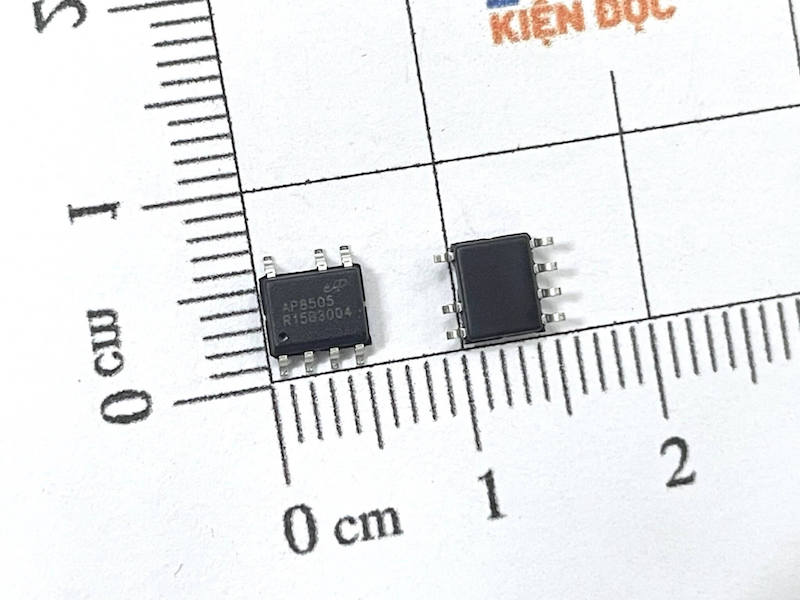

AP8505A sử dụng kiểu đóng gói SOP-7, thường có hình dạng tương tự các IC SOP-8 nhưng chỉ có 7 chân kết nối.

Đặc điểm bên ngoài:

Kiểu vỏ: SOP-7.
Tổng số chân: 7 chân.
Thân IC hình chữ nhật.
Chân kim loại bố trí hai bên.
Có dấu nhận biết chân số 1.
Phù hợp với công nghệ hàn SMD.
Thiết kế nhỏ gọn, tiết kiệm diện tích PCB.

Kích thước tham khảo:

Thông số	Giá trị
Kiểu đóng gói	SOP-7
Số chân	7
Chiều dài thân	Phụ thuộc biến thể vỏ
Chiều rộng thân	Phụ thuộc biến thể vỏ
Bước chân	Cần đối chiếu bản vẽ đóng gói
Kiểu lắp đặt	SMD

Chức năng các chân

Các IC nguồn SOP-7 thường có những nhóm chân phục vụ các chức năng như:

Cấp nguồn cho mạch điều khiển.
Kết nối mass hoặc điểm tham chiếu.
Nhận tín hiệu phản hồi.
Giám sát dòng điện.
Kết nối với phần tử chuyển mạch công suất.
Hỗ trợ khởi động và bảo vệ nguồn.

Tuy nhiên, không thể xác định chính xác thứ tự và chức năng từng chân của AP8505A chỉ từ kiểu vỏ SOP-7. Cần đối chiếu datasheet hoặc sơ đồ mạch gốc trước khi lắp đặt.

6. Nguyên lý hoạt động của IC nguồn AP8505A

Trong ứng dụng nguồn xung, AP8505A tham gia điều khiển quá trình chuyển đổi năng lượng từ nguồn đầu vào sang điện áp đầu ra theo thiết kế.

Giai đoạn khởi động

Khi thiết bị được cấp nguồn, mạch khởi động cung cấp năng lượng để IC bắt đầu hoạt động.

Sau khi đạt điều kiện hoạt động cần thiết, bộ điều khiển nguồn bắt đầu quá trình chuyển mạch.

Giai đoạn chuyển mạch

IC điều khiển phần tử công suất đóng và ngắt theo chu kỳ.

Quá trình này giúp truyền năng lượng qua cuộn cảm hoặc biến áp xung đến mạch chỉnh lưu và lọc đầu ra.

Giai đoạn ổn định điện áp

Mạch phản hồi theo dõi điện áp đầu ra và cung cấp thông tin về bộ điều khiển.

Dựa trên tín hiệu phản hồi, bộ điều khiển điều chỉnh hoạt động chuyển mạch để duy trì điện áp đầu ra gần giá trị thiết kế.

Giai đoạn thay đổi tải

Khi tải tiêu thụ điện năng thay đổi, bộ điều khiển điều chỉnh năng lượng truyền đến đầu ra để đáp ứng nhu cầu của tải.

Giai đoạn bảo vệ

Nếu mạch có chức năng bảo vệ tương ứng, bộ điều khiển có thể hạn chế hoặc ngừng chuyển mạch khi xuất hiện điều kiện bất thường.

Cơ chế điều khiển và bảo vệ cụ thể cần được kiểm tra theo tài liệu kỹ thuật AP8505A.

7. Ứng dụng của IC nguồn AP8505A

AP8505A có thể được sử dụng trong các mạch nguồn chuyển mạch có thiết kế tương thích.

Một số ứng dụng gồm:

Bộ nguồn xung AC-DC.
Mạch nguồn thiết bị điện tử.
Nguồn phụ trợ cho bo mạch điều khiển.
Bộ nguồn thiết bị gia dụng.
Mạch cấp nguồn thiết bị thông minh.
Bo mạch nguồn thiết bị điện tử dân dụng.
Mạch nguồn điều khiển công nghiệp.
Bộ nguồn công suất nhỏ.
Mạch nguồn thiết bị tự động hóa.
Bộ nguồn điều khiển cảm biến.
Mạch nguồn thiết bị đo lường.
Bo mạch điều khiển thiết bị điện.
Sửa chữa bộ nguồn xung.
Thay thế IC nguồn AP8505A tương thích.

8. Ưu điểm của IC nguồn AP8505A

Thiết kế nhỏ gọn: Kiểu đóng gói SOP-7 giúp tiết kiệm diện tích trên bo mạch.

Phù hợp với nguồn chuyển mạch: Có thể ứng dụng trong các bộ nguồn cần điều khiển quá trình chuyển đổi điện năng.

Hỗ trợ điều chỉnh điện áp: Phối hợp với mạch phản hồi để kiểm soát điện áp đầu ra.

Thuận tiện lắp đặt SMD: Phù hợp với các bo mạch nguồn điện tử hiện đại.

Ứng dụng linh hoạt: Có thể sử dụng trong các thiết bị điện tử dân dụng và mạch nguồn phụ trợ có thiết kế phù hợp.

Phù hợp với sửa chữa: Có thể dùng để thay thế IC cùng mã khi xác nhận đúng phiên bản và sơ đồ chân.

9. Lưu ý khi sử dụng và thay thế IC AP8505A

Khi lựa chọn và thay thế IC AP8505A cần chú ý:

Kiểm tra chính xác mã AP8505A.
Xác nhận đúng loại IC nguồn.
Kiểm tra kiểu đóng gói SOP-7.
Xác định chính xác vị trí chân số 1.
Đối chiếu sơ đồ chân theo tài liệu kỹ thuật.
Kiểm tra điện áp nguồn cấp cho IC.
Không cấp điện áp vượt quá giới hạn cho phép.
Kiểm tra các điện trở và tụ điện ngoại vi.
Kiểm tra mạch chỉnh lưu đầu vào.
Kiểm tra biến áp xung hoặc cuộn cảm.
Kiểm tra diode chỉnh lưu đầu ra.
Kiểm tra tụ lọc nguồn.
Kiểm tra mạch phản hồi điện áp.
Kiểm tra các linh kiện công suất liên quan.
Xác định nguyên nhân gây hư hỏng trước khi thay IC.
Không thay bằng IC SOP-7 khác khi chưa xác nhận tương thích.
Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: Một số bộ nguồn AC-DC có điện áp cao nguy hiểm ở phía sơ cấp. Cần ngắt nguồn, xả tụ điện và thực hiện các biện pháp an toàn trước khi kiểm tra hoặc thay thế IC.

10. Kết luận

AP8505A IC nguồn SOP-7 là linh kiện thuộc nhóm IC quản lý và điều khiển nguồn chuyển mạch, được sử dụng trong các bộ nguồn điện tử có thiết kế tương thích.

Với kiểu đóng gói SOP-7 nhỏ gọn, AP8505A phù hợp với các bo mạch nguồn xung, nguồn phụ trợ và thiết bị điện tử sử dụng công nghệ hàn dán bề mặt.

IC có vai trò hỗ trợ điều khiển quá trình chuyển đổi điện năng và ổn định hoạt động của bộ nguồn.

Khi lựa chọn AP8505A, cần kiểm tra đúng mã linh kiện, sơ đồ chân, điện áp hoạt động, cấu trúc mạch và các thông số kỹ thuật của nhà sản xuất để đảm bảo khả năng tương thích và vận hành ổn định.
