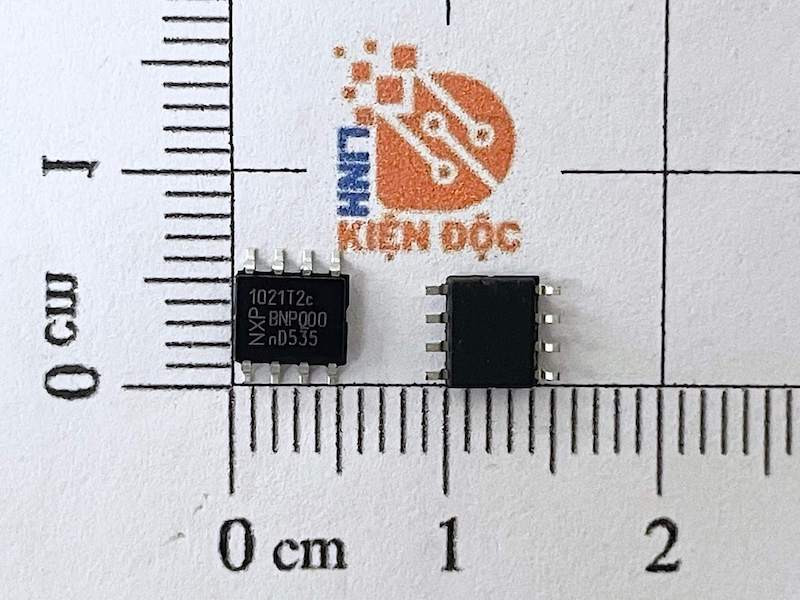

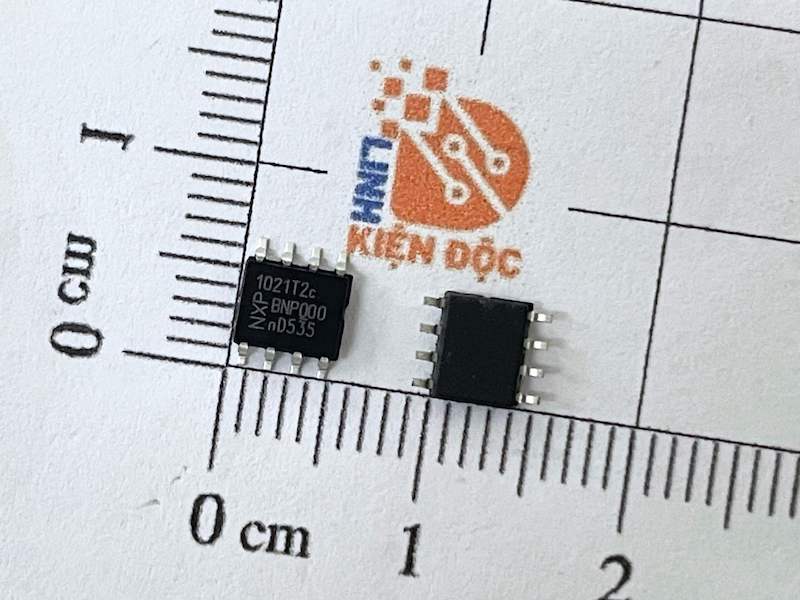

TJA1021T/20 kí hiệu 1021T2C IC chức năng SOP-8

1. Giới thiệu chung về IC TJA1021T/20

TJA1021T/20 ký hiệu 1021T2C IC chức năng SOP-8 là vi mạch thu phát tín hiệu LIN (Local Interconnect Network), được thiết kế để kết nối bộ vi điều khiển với mạng truyền thông LIN trong các hệ thống điện tử ô tô và thiết bị điều khiển.

TJA1021T/20 thuộc dòng IC giao tiếp LIN Transceiver của NXP Semiconductors, có nhiệm vụ chuyển đổi tín hiệu logic từ bộ điều khiển sang tín hiệu truyền thông trên đường LIN Bus và ngược lại.

LIN là giao thức truyền thông nối tiếp một dây, thường được sử dụng trong các hệ thống điều khiển phân tán có tốc độ truyền dữ liệu thấp và yêu cầu chi phí triển khai hợp lý.

IC TJA1021T/20 được sử dụng trong các mô-đun điều khiển cửa xe, kính điện, gương điện, điều hòa ô tô, hệ thống chiếu sáng và các thiết bị điện tử thân xe.

Sản phẩm sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

2. Đặc điểm nổi bật của IC TJA1021T/20

• Mã linh kiện: TJA1021T/20.
• Ký hiệu trên thân: 1021T2C.
• Nhà sản xuất: NXP Semiconductors.
• Loại linh kiện: IC giao tiếp truyền thông.
• Chức năng: Bộ thu phát LIN Bus.
• Tên tiếng Anh: LIN Transceiver.
• Hỗ trợ giao tiếp LIN một dây.
• Chuyển đổi tín hiệu logic TXD sang tín hiệu LIN Bus.
• Chuyển đổi tín hiệu LIN Bus sang tín hiệu logic RXD.
• Phù hợp với hệ thống điện tử ô tô.
• Hỗ trợ chế độ hoạt động bình thường và chế độ tiết kiệm điện.
• Có khả năng phát hiện tín hiệu đánh thức.
• Tích hợp các chức năng bảo vệ đường truyền.
• Hỗ trợ giao tiếp giữa vi điều khiển và mạng LIN.
• Kiểu đóng gói: SOP-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.

3. Cấu tạo của IC TJA1021T/20

TJA1021T/20 được tích hợp các khối chức năng nhằm thực hiện quá trình truyền và nhận tín hiệu trên mạng LIN Bus.

Khối truyền tín hiệu TXD: Nhận dữ liệu logic từ bộ vi điều khiển và điều khiển tầng phát tín hiệu lên đường LIN.

Khối nhận tín hiệu RXD: Nhận tín hiệu từ đường LIN Bus và chuyển đổi thành tín hiệu logic để gửi về bộ vi điều khiển.

Khối điều khiển đường LIN: Thực hiện chức năng giao tiếp vật lý trên mạng truyền thông một dây.

Khối quản lý chế độ hoạt động: Điều khiển trạng thái hoạt động của IC, bao gồm chế độ bình thường và các trạng thái tiết kiệm điện.

Khối phát hiện đánh thức: Giám sát tín hiệu đánh thức từ đường LIN hoặc các điều kiện điều khiển phù hợp.

Khối bảo vệ: Hỗ trợ bảo vệ IC trước các điều kiện bất thường như quá nhiệt và sự cố trên đường truyền.

Khối cấp nguồn: Cung cấp năng lượng cho các mạch bên trong IC.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch PCB.

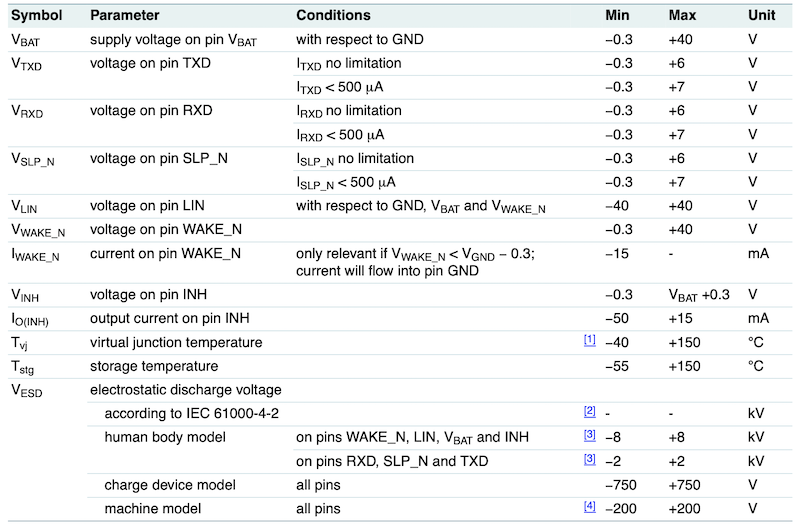

4. Thông số kỹ thuật IC TJA1021T/20

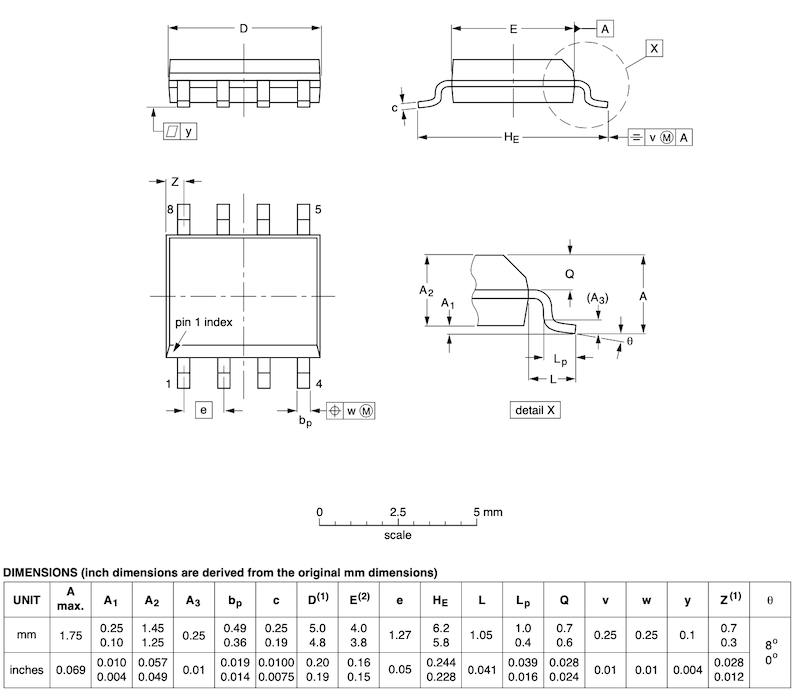

5. Kích thước và kiểu chân IC TJA1021T/20

Sơ đồ chân IC TJA1021T/20

Chân	Ký hiệu	Chức năng
1	RXD	Đầu ra dữ liệu nhận
2	SLP_N	Điều khiển chế độ ngủ
3	WAKE_N	Đầu vào đánh thức
4	TXD	Đầu vào dữ liệu truyền
5	GND	Mass
6	LIN	Đường truyền LIN Bus
7	VBAT	Nguồn cấp từ hệ thống
8	INH	Đầu ra điều khiển nguồn ngoài

Lưu ý: Cần kiểm tra sơ đồ chân chính xác theo datasheet TJA1021T/20 trước khi lắp đặt, vì chức năng chân điều khiển có thể khác giữa các dòng IC LIN.

6. Nguyên lý hoạt động của IC TJA1021T/20

TJA1021T/20 hoạt động như một tầng giao tiếp vật lý giữa bộ vi điều khiển và mạng LIN Bus.

Quá trình truyền dữ liệu

Khi bộ vi điều khiển gửi tín hiệu logic đến chân TXD, IC chuyển đổi tín hiệu này thành trạng thái điện áp tương ứng trên đường LIN.

Trong giao tiếp LIN, hai trạng thái tín hiệu chính gồm:

• Recessive: Đường LIN ở mức điện áp cao.
• Dominant: Đường LIN được kéo xuống mức điện áp thấp.

Quá trình chuyển đổi này cho phép các thiết bị trong mạng LIN truyền dữ liệu qua một dây tín hiệu chung.

Quá trình nhận dữ liệu

Khi có tín hiệu trên đường LIN Bus, bộ thu bên trong IC phát hiện trạng thái tín hiệu.

Sau đó, IC chuyển đổi tín hiệu nhận được thành mức logic tại chân RXD để bộ vi điều khiển xử lý.

Chế độ hoạt động bình thường

Ở chế độ Normal, IC cho phép truyền và nhận dữ liệu giữa bộ vi điều khiển và mạng LIN.

Chế độ tiết kiệm điện

Khi hệ thống không cần truyền dữ liệu, IC có thể chuyển sang chế độ tiêu thụ điện năng thấp.

Chức năng này đặc biệt hữu ích trong các hệ thống điện tử ô tô khi xe không hoạt động.

Chức năng đánh thức

IC có khả năng phát hiện tín hiệu đánh thức phù hợp để đưa hệ thống trở lại trạng thái hoạt động.

Nhờ đó, các mô-đun điện tử có thể duy trì mức tiêu thụ điện thấp mà vẫn phản hồi khi có yêu cầu điều khiển.

7. Ứng dụng của IC TJA1021T/20

TJA1021T/20 được sử dụng trong các hệ thống điều khiển và truyền thông LIN Bus, đặc biệt trong lĩnh vực điện tử ô tô.

Một số ứng dụng phổ biến gồm:

• Mạch giao tiếp LIN Bus.
• Hệ thống điện tử ô tô.
• Bộ điều khiển cửa xe.
• Mạch điều khiển kính điện.
• Bộ điều khiển gương chiếu hậu.
• Hệ thống điều hòa ô tô.
• Bộ điều khiển quạt gió.
• Hệ thống chiếu sáng ô tô.
• Mô-đun điều khiển thân xe.
• Hệ thống điều khiển ghế điện.
• Mạch điều khiển khóa cửa.
• Thiết bị điều khiển cảm biến.
• Hệ thống điện tử phân tán.
• Bộ điều khiển thiết bị ngoại vi.
• Mạch giao tiếp vi điều khiển.
• Thiết bị điện tử công nghiệp sử dụng LIN.
• Sửa chữa bo mạch điều khiển ô tô.
• Thay thế IC giao tiếp LIN tương thích.

8. Ưu điểm của IC TJA1021T/20

Hỗ trợ truyền thông LIN: Phù hợp với các hệ thống điều khiển phân tán sử dụng giao tiếp một dây.

Thiết kế chuyên dụng cho ô tô: Đáp ứng nhu cầu giao tiếp giữa các mô-đun điện tử trên xe.

Khả năng truyền và nhận dữ liệu: Tích hợp cả hai chức năng trong một IC.

Hỗ trợ chế độ tiết kiệm điện: Giúp giảm mức tiêu thụ năng lượng khi hệ thống không hoạt động.

Có chức năng đánh thức: Cho phép hệ thống phản hồi khi nhận tín hiệu điều khiển phù hợp.

Tích hợp chức năng bảo vệ: Hỗ trợ cải thiện độ tin cậy của hệ thống truyền thông.

Kiểu đóng gói SOP-8: Tiết kiệm diện tích bo mạch.

Ứng dụng đa dạng: Phù hợp với nhiều mô-đun điều khiển và thiết bị điện tử ô tô.

9. Lưu ý khi sử dụng và thay thế IC TJA1021T/20

Khi lựa chọn và thay thế TJA1021T/20 cần chú ý:

• Kiểm tra chính xác mã TJA1021T/20.
• Đối chiếu ký hiệu trên thân 1021T2C.
• Xác nhận đúng IC giao tiếp LIN.
• Kiểm tra nhà sản xuất NXP.
• Kiểm tra kiểu đóng gói SOP-8.
• Xác định đúng vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn cấp.
• Kiểm tra đường truyền LIN Bus.
• Kiểm tra tín hiệu TXD và RXD.
• Kiểm tra các chân điều khiển chế độ hoạt động.
• Kiểm tra mạch đánh thức.
• Kiểm tra linh kiện bảo vệ đường truyền.
• Không nhầm IC LIN với IC CAN Transceiver.
• Không thay bằng IC giao tiếp RS-485 hoặc RS-232.
• Kiểm tra khả năng tương thích khi thay bằng các phiên bản TJA1021 khác.
• Đảm bảo thiết kế mạch phù hợp với tiêu chuẩn LIN.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: TJA1021T/20 là IC thu phát tín hiệu LIN ở lớp vật lý, không trực tiếp xử lý toàn bộ giao thức LIN. Việc quản lý khung dữ liệu và các chức năng điều khiển cấp cao thường được thực hiện bởi bộ vi điều khiển.

10. Kết luận

TJA1021T/20 ký hiệu 1021T2C IC chức năng SOP-8 là vi mạch thu phát tín hiệu LIN Bus, được sử dụng trong các hệ thống điện tử ô tô và mạch điều khiển truyền thông một dây.

Với khả năng chuyển đổi tín hiệu logic giữa bộ vi điều khiển và đường LIN, hỗ trợ chế độ tiết kiệm điện và chức năng đánh thức, TJA1021T/20 phù hợp với nhiều ứng dụng điều khiển điện tử phân tán.

Sản phẩm sử dụng kiểu đóng gói SOP-8 nhỏ gọn, thuận tiện cho việc lắp đặt và sửa chữa bo mạch điện tử.

Khi lựa chọn TJA1021T/20, cần kiểm tra đúng mã sản phẩm, ký hiệu 1021T2C, sơ đồ chân, điện áp hoạt động và khả năng tương thích với hệ thống LIN để đảm bảo thiết bị vận hành ổn định.
