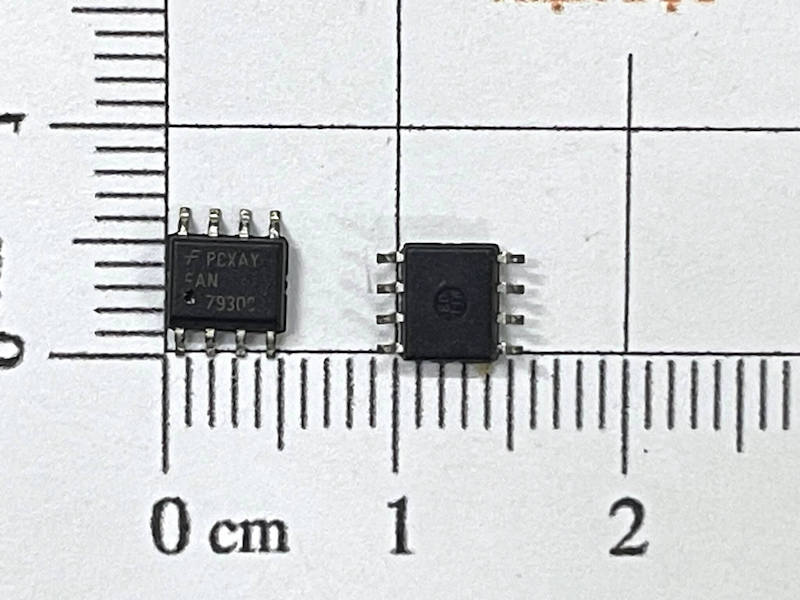

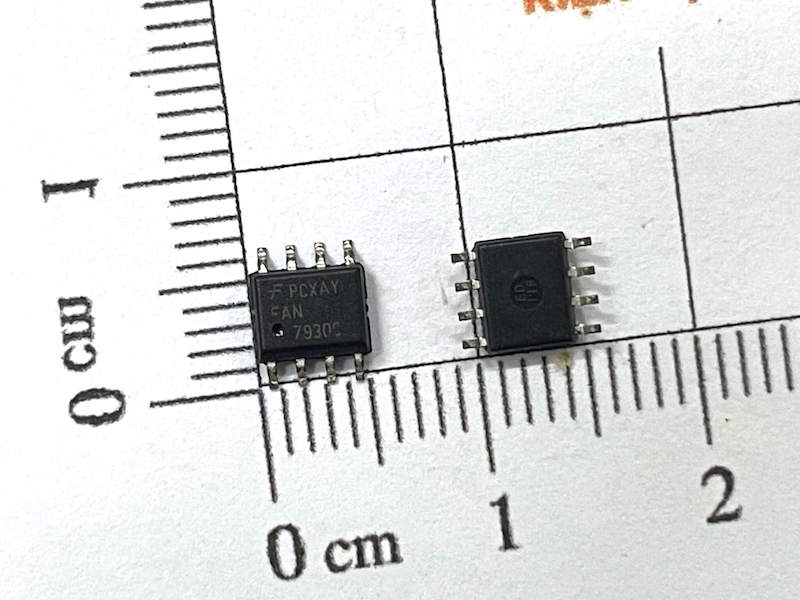

FAN7930B IC chức năng SOP-8 mới

1. Giới thiệu chung về IC FAN7930B

FAN7930B IC chức năng SOP-8 mới là vi mạch điều khiển hiệu chỉnh hệ số công suất (Power Factor Correction – PFC), được sử dụng trong các bộ nguồn xung AC-DC, thiết bị điện tử công suất và hệ thống nguồn công nghiệp.

FAN7930B thuộc nhóm IC điều khiển PFC hoạt động ở chế độ dẫn tới hạn (Critical Conduction Mode – CrM), giúp cải thiện hệ số công suất và giảm méo dòng điện đầu vào của bộ nguồn.

IC có nhiệm vụ điều khiển MOSFET công suất bên ngoài, phối hợp với cuộn cảm, diode và mạch phản hồi để tạo ra điện áp DC ổn định trên tầng PFC.

Sản phẩm sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

FAN7930B thường được ứng dụng trong nguồn máy tính, nguồn thiết bị công nghiệp, bộ nguồn màn hình, thiết bị chiếu sáng và các mạch nguồn cần cải thiện hệ số công suất.

2. Đặc điểm nổi bật của IC FAN7930B

• Mã linh kiện: FAN7930B.
• Loại linh kiện: IC điều khiển nguồn.
• Chức năng chính: Hiệu chỉnh hệ số công suất PFC.
• Tên tiếng Anh: Power Factor Correction Controller.
• Hoạt động ở chế độ dẫn tới hạn CrM.
• Phù hợp với cấu hình mạch Boost PFC.
• Điều khiển MOSFET công suất bên ngoài.
• Hỗ trợ cải thiện hệ số công suất đầu vào.
• Giúp giảm méo hài dòng điện trong hệ thống nguồn.
• Có chức năng phát hiện dòng điện bằng không.
• Hỗ trợ điều khiển điện áp đầu ra thông qua mạch phản hồi.
• Tích hợp các chức năng bảo vệ nguồn.
• Thiết kế nhỏ gọn.
• Kiểu đóng gói: SOP-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Tình trạng sản phẩm: Mới.

3. Cấu tạo của IC FAN7930B

FAN7930B được tích hợp các khối chức năng phục vụ quá trình điều khiển và ổn định hoạt động của mạch PFC.

Khối điều khiển PFC: Điều chỉnh hoạt động đóng cắt của MOSFET nhằm định hình dòng điện đầu vào theo dạng mong muốn.

Khối khuếch đại sai số: So sánh tín hiệu điện áp phản hồi với điện áp tham chiếu để điều chỉnh công suất truyền đến đầu ra.

Khối phát hiện dòng điện: Theo dõi tín hiệu dòng điện qua MOSFET hoặc điện trở cảm biến để điều khiển quá trình chuyển mạch.

Khối phát hiện dòng điện bằng không (Zero Current Detection): Xác định thời điểm dòng điện qua cuộn cảm giảm về gần bằng không để bắt đầu chu kỳ chuyển mạch tiếp theo.

Khối điều khiển Gate: Tạo tín hiệu điều khiển MOSFET công suất bên ngoài.

Khối quản lý nguồn: Cung cấp và giám sát điện áp hoạt động của các mạch bên trong IC.

Khối bảo vệ: Hỗ trợ hạn chế hư hỏng khi xuất hiện các điều kiện bất thường như quá dòng hoặc điện áp không phù hợp.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch PCB.

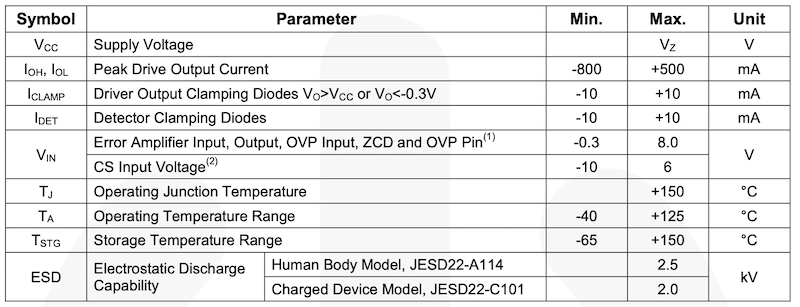

4. Thông số kỹ thuật IC FAN7930B

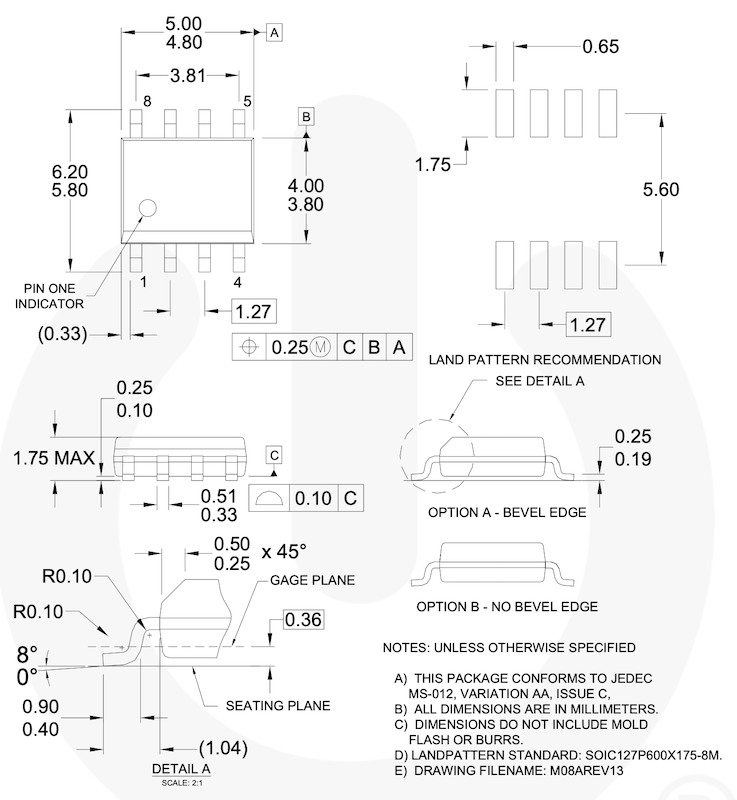

5. Kích thước và kiểu chân IC FAN7930B

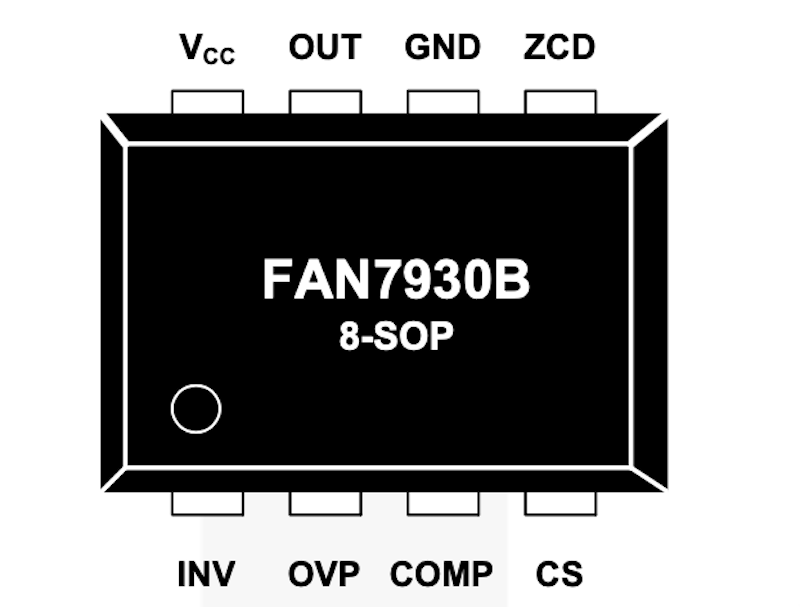

Các chân chức năng

6. Nguyên lý hoạt động của IC FAN7930B

FAN7930B hoạt động dựa trên nguyên lý điều khiển mạch Boost PFC ở chế độ dẫn tới hạn.

Giai đoạn cấp nguồn

Khi bộ nguồn được cấp điện, điện áp AC đầu vào được chỉnh lưu thành điện áp DC dạng nhấp nhô.

Mạch cấp nguồn cung cấp điện áp VCC để FAN7930B bắt đầu hoạt động khi đạt ngưỡng khởi động.

Giai đoạn tích trữ năng lượng

IC tạo tín hiệu điều khiển làm MOSFET công suất dẫn điện.

Khi MOSFET dẫn, dòng điện chạy qua cuộn cảm PFC và năng lượng được tích trữ trong từ trường.

Giai đoạn truyền năng lượng

Khi MOSFET ngắt, năng lượng tích trữ trong cuộn cảm được truyền qua diode Boost đến tụ điện đầu ra.

Quá trình này tạo ra điện áp DC cao hơn điện áp sau chỉnh lưu tại những thời điểm thích hợp.

Giai đoạn phát hiện dòng điện bằng không

IC theo dõi tín hiệu từ cuộn cảm thông qua mạch phát hiện ZCD.

Khi dòng điện qua cuộn cảm giảm về gần bằng không, bộ điều khiển bắt đầu chu kỳ chuyển mạch tiếp theo.

Đây là đặc điểm của chế độ dẫn tới hạn CrM.

Giai đoạn hiệu chỉnh hệ số công suất

FAN7930B điều chỉnh dòng điện đầu vào để dạng dòng điện trung bình bám theo dạng điện áp đầu vào đã chỉnh lưu.

Nhờ đó, dòng điện lấy từ lưới điện có dạng gần hình sin hơn và giảm thành phần công suất phản kháng do lệch pha hoặc méo dạng.

Giai đoạn ổn định điện áp

Điện áp đầu ra được giám sát thông qua mạch chia áp phản hồi.

Khi điện áp đầu ra thay đổi, IC điều chỉnh hoạt động của MOSFET để duy trì điện áp theo thiết kế.

7. Ứng dụng của IC FAN7930B

FAN7930B được sử dụng trong các bộ nguồn cần hiệu chỉnh hệ số công suất và điều khiển tầng Boost PFC.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung AC-DC.
• Mạch hiệu chỉnh hệ số công suất PFC.
• Bộ nguồn công nghiệp.
• Nguồn máy tính công suất lớn.
• Bộ nguồn màn hình LCD và LED.
• Bộ nguồn thiết bị chiếu sáng.
• Bộ nguồn thiết bị điện tử.
• Mạch nguồn thiết bị tự động hóa.
• Bộ nguồn thiết bị đo lường.
• Nguồn thiết bị viễn thông.
• Bộ nguồn máy móc công nghiệp.
• Mạch nguồn thiết bị điều khiển.
• Bộ nguồn có tầng Boost PFC.
• Bo mạch nguồn công suất.
• Sửa chữa mạch PFC.
• Thay thế IC điều khiển FAN7930B tương thích.

8. Ưu điểm của IC FAN7930B

Cải thiện hệ số công suất: Giúp bộ nguồn sử dụng điện năng hiệu quả hơn và hạn chế dòng điện phản kháng.

Giảm méo dòng điện đầu vào: Hỗ trợ cải thiện chất lượng dòng điện lấy từ lưới điện.

Điều khiển chế độ CrM: Phù hợp với nhiều thiết kế Boost PFC có yêu cầu chuyển mạch tại thời điểm dòng cuộn cảm về không.

Điều khiển MOSFET bên ngoài: Cho phép lựa chọn phần tử công suất phù hợp với thiết kế bộ nguồn.

Có chức năng phát hiện ZCD: Hỗ trợ xác định thời điểm chuyển mạch thích hợp.

Tích hợp chức năng bảo vệ: Giúp cải thiện độ tin cậy của bộ nguồn.

Kiểu đóng gói SOP-8: Tiết kiệm diện tích bo mạch và thuận tiện cho việc lắp đặt.

Ứng dụng đa dạng: Phù hợp với nhiều bộ nguồn AC-DC và thiết bị điện tử công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC FAN7930B

Khi lựa chọn và thay thế FAN7930B cần chú ý:

• Kiểm tra chính xác mã FAN7930B.
• Xác nhận đúng chức năng IC điều khiển PFC.
• Kiểm tra kiểu đóng gói SOP-8.
• Xác định vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn VCC.
• Kiểm tra MOSFET công suất bên ngoài.
• Kiểm tra diode Boost PFC.
• Kiểm tra cuộn cảm PFC.
• Kiểm tra điện trở cảm biến dòng điện.
• Kiểm tra mạch phát hiện ZCD.
• Kiểm tra điện trở chia áp phản hồi.
• Kiểm tra tụ điện và linh kiện bù vòng điều khiển.
• Kiểm tra mạch cấp nguồn khởi động.
• Kiểm tra điện áp DC đầu ra của tầng PFC.
• Không thay bằng IC điều khiển PWM thông thường.
• Không thay bằng IC PFC khác khi chưa xác nhận tương thích.
• Xác định nguyên nhân gây hư hỏng trước khi thay mới.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: Mạch PFC thường làm việc với điện áp DC cao, có thể khoảng 380–400V trong nhiều bộ nguồn sử dụng điện lưới 220VAC. Cần ngắt nguồn, xả tụ điện và kiểm tra điện áp an toàn trước khi sửa chữa.

10. Kết luận

FAN7930B IC chức năng SOP-8 mới là vi mạch điều khiển hiệu chỉnh hệ số công suất PFC, được sử dụng trong các bộ nguồn xung AC-DC và hệ thống điện tử công suất.

Với khả năng điều khiển mạch Boost PFC ở chế độ dẫn tới hạn CrM, FAN7930B giúp cải thiện hệ số công suất, giảm méo dòng điện đầu vào và hỗ trợ ổn định điện áp DC của bộ nguồn.

Sản phẩm sử dụng kiểu đóng gói SOP-8 nhỏ gọn, phù hợp với các bo mạch nguồn công nghiệp và thiết bị điện tử sử dụng công nghệ SMD.

Khi lựa chọn FAN7930B, cần kiểm tra đúng mã linh kiện, sơ đồ chân, điện áp hoạt động, MOSFET công suất và các linh kiện ngoại vi để đảm bảo khả năng tương thích và hoạt động ổn định.
