TPS54531DDAR kí hiệu 54531 IC chuyển đổi hạ áp SOIC-8

1. Giới thiệu chung về IC TPS54531DDAR

TPS54531DDAR ký hiệu 54531 là IC chuyển đổi nguồn DC-DC hạ áp (Step-Down/Buck Converter) của Texas Instruments, được thiết kế để chuyển đổi điện áp một chiều đầu vào cao thành điện áp đầu ra thấp hơn với hiệu suất tốt.

IC thuộc nhóm bộ điều chỉnh nguồn xung, tích hợp MOSFET công suất phía trên (High-Side MOSFET) và bộ điều khiển PWM, giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế mạch nguồn.

TPS54531DDAR hỗ trợ dòng điện đầu ra tối đa danh định 5A, có dải điện áp đầu vào rộng từ 3,5V đến 28V, phù hợp với nhiều hệ thống nguồn điện tử.

Sản phẩm sử dụng kiểu đóng gói SO PowerPAD-8 (DDA), gồm 8 chân kết nối và một vùng tản nhiệt ở mặt dưới, thuận tiện cho việc lắp đặt trên bo mạch sử dụng công nghệ SMD.

IC TPS54531DDAR thường được sử dụng trong bộ nguồn DC-DC, thiết bị điều khiển công nghiệp, hệ thống vi điều khiển, thiết bị truyền thông và các mạch điện tử cần điện áp DC ổn định.

2. Đặc điểm nổi bật của IC TPS54531DDAR

• Mã linh kiện: TPS54531DDAR.
• Ký hiệu trên thân: 54531.
• Nhà sản xuất: Texas Instruments.
• Loại linh kiện: IC chuyển đổi nguồn DC-DC.
• Chức năng: Chuyển đổi hạ áp Buck.
• Dải điện áp đầu vào: 3,5V đến 28V.
• Dòng điện đầu ra danh định: 5A.
• Tích hợp MOSFET công suất High-Side.
• Tần số chuyển mạch cố định khoảng 570kHz.
• Điều khiển PWM chế độ dòng điện.
• Có chức năng khởi động mềm.
• Có chân Enable điều khiển bật/tắt.
• Có chức năng bảo vệ quá dòng.
• Có chức năng bảo vệ quá nhiệt.
• Có chế độ tiết kiệm năng lượng khi tải nhẹ.
• Kiểu đóng gói: SO PowerPAD-8.
• Phù hợp với các mạch nguồn điện tử nhỏ gọn.

3. Cấu tạo của IC TPS54531DDAR

IC TPS54531DDAR được tích hợp nhiều khối chức năng nhằm điều khiển quá trình chuyển đổi điện áp DC-DC.

Khối điều khiển PWM: Tạo tín hiệu điều khiển đóng cắt MOSFET công suất để điều chỉnh điện áp đầu ra.

MOSFET High-Side tích hợp: Thực hiện chức năng đóng cắt điện áp đầu vào, truyền năng lượng đến cuộn cảm trong mạch Buck.

Khối tạo dao động: Thiết lập tần số hoạt động cho bộ chuyển đổi nguồn.

Khối khuếch đại sai số: So sánh tín hiệu phản hồi với điện áp tham chiếu để điều chỉnh quá trình chuyển đổi.

Khối phản hồi điện áp: Theo dõi điện áp đầu ra thông qua cầu phân áp điện trở bên ngoài.

Khối khởi động mềm: Hỗ trợ tăng điện áp đầu ra theo quá trình có kiểm soát khi khởi động.

Khối điều khiển Enable: Cho phép bật hoặc tắt hoạt động của bộ chuyển đổi.

Khối bảo vệ quá dòng: Giám sát dòng điện trong quá trình đóng cắt.

Khối bảo vệ nhiệt: Hỗ trợ bảo vệ IC khi nhiệt độ vượt quá giới hạn cho phép.

Vỏ SO PowerPAD-8: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ IC xuống bo mạch.

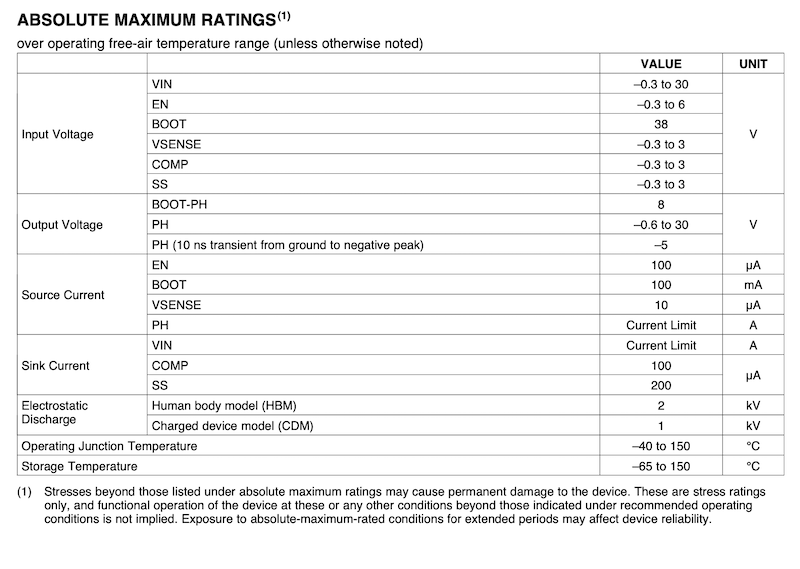

4. Thông số kỹ thuật IC TPS54531DDAR

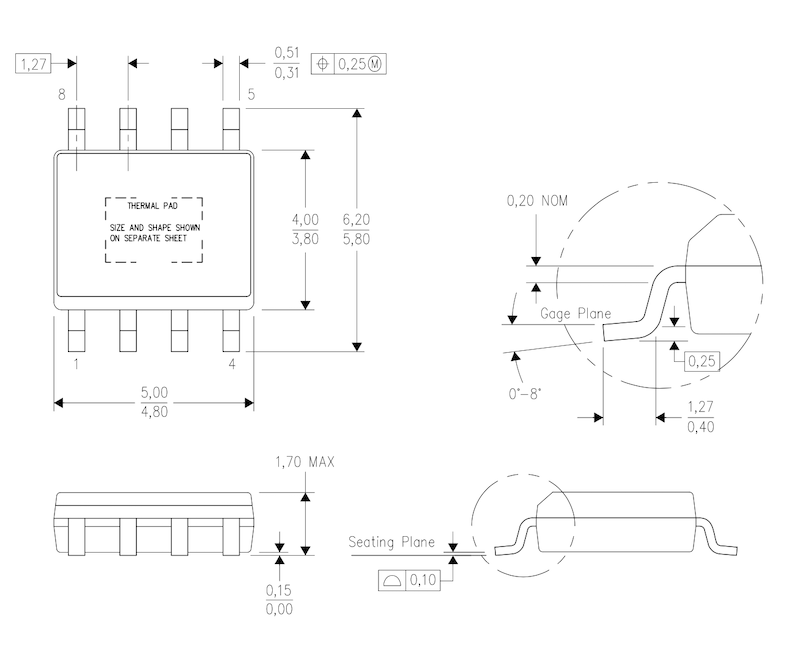

5. Kích thước và sơ đồ chân IC TPS54531DDAR

Sơ đồ chân TPS54531DDAR

Chân	Ký hiệu	Chức năng
1	BOOT	Nguồn bootstrap cho driver MOSFET
2	VIN	Điện áp nguồn đầu vào
3	EN	Chân cho phép hoạt động
4	SS	Chân khởi động mềm
5	VSENSE	Chân phản hồi điện áp
6	COMP	Chân bù vòng điều khiển
7	GND	Mass nguồn
8	PH	Chân chuyển mạch nối với cuộn cảm

Vùng PowerPAD ở mặt dưới cần được bố trí và kết nối theo hướng dẫn của nhà sản xuất để đảm bảo khả năng tản nhiệt và hoạt động ổn định.

6. Nguyên lý hoạt động của IC TPS54531DDAR

IC TPS54531DDAR hoạt động theo nguyên lý chuyển đổi nguồn xung Buck, sử dụng MOSFET đóng cắt, cuộn cảm, diode và tụ điện để giảm điện áp DC đầu vào xuống mức điện áp DC thấp hơn.

Khi MOSFET dẫn:

MOSFET High-Side tích hợp được kích hoạt, cho phép dòng điện đi từ nguồn VIN qua chân PH đến cuộn cảm và tải.

Trong giai đoạn này, cuộn cảm tích trữ năng lượng dưới dạng từ trường.

Khi MOSFET ngắt:

Dòng điện qua cuộn cảm tiếp tục duy trì nhờ đường dẫn dòng hồi tiếp qua diode ngoài, đồng thời cung cấp năng lượng cho tải.

Điều chỉnh điện áp đầu ra:

Điện áp đầu ra được đưa về chân VSENSE thông qua cầu phân áp điện trở.

Bộ điều khiển so sánh điện áp phản hồi với điện áp tham chiếu và điều chỉnh chu kỳ đóng cắt để duy trì điện áp đầu ra ổn định.

Khi tải thay đổi:

IC điều chỉnh hoạt động PWM nhằm đáp ứng nhu cầu dòng điện của tải trong giới hạn thiết kế.

Khi xảy ra quá dòng hoặc quá nhiệt:

Các mạch bảo vệ tích hợp sẽ can thiệp để hạn chế nguy cơ hư hỏng linh kiện.

Nhờ nguyên lý này, TPS54531DDAR có thể chuyển đổi điện áp DC với hiệu suất cao hơn so với nhiều giải pháp ổn áp tuyến tính trong cùng điều kiện làm việc.

7. Ứng dụng của IC TPS54531DDAR

IC TPS54531DDAR được sử dụng trong nhiều hệ thống nguồn điện tử.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn chuyển đổi DC-DC.
• Mạch hạ áp 24V xuống 12V.
• Mạch hạ áp 12V xuống 5V.
• Bộ nguồn cho vi điều khiển.
• Bộ nguồn thiết bị điều khiển công nghiệp.
• Mạch nguồn PLC.
• Thiết bị truyền thông.
• Bộ nguồn thiết bị mạng.
• Hệ thống điện tử nhúng.
• Mạch nguồn thiết bị đo lường.
• Bộ nguồn thiết bị tự động hóa.
• Mạch điều khiển động cơ.
• Thiết bị điện tử công nghiệp.
• Sửa chữa và thay thế IC nguồn trên bo mạch PCB.

Trong các ứng dụng này, điện áp đầu ra được thiết lập thông qua hệ thống điện trở phản hồi và lựa chọn linh kiện ngoại vi phù hợp.

8. Ưu điểm của IC TPS54531DDAR

Dải điện áp đầu vào rộng: Hỗ trợ nguồn cấp từ 3,5V đến 28V, phù hợp với nhiều hệ thống điện tử.

Dòng điện đầu ra danh định 5A: Đáp ứng nhu cầu cấp nguồn cho các tải có dòng tiêu thụ tương đối lớn khi được thiết kế đúng điều kiện.

Tích hợp MOSFET công suất: Giúp giảm số lượng linh kiện bên ngoài.

Tần số chuyển mạch khoảng 570kHz: Cho phép thiết kế mạch nguồn sử dụng các linh kiện lọc có kích thước phù hợp.

Điều chỉnh điện áp đầu ra linh hoạt: Có thể thiết lập điện áp thông qua cầu phân áp điện trở.

Có chức năng bảo vệ: Hỗ trợ hạn chế hư hỏng khi xảy ra quá dòng hoặc quá nhiệt.

Kiểu đóng gói PowerPAD: Giúp cải thiện khả năng truyền nhiệt từ IC xuống PCB.

Ứng dụng đa dạng: Phù hợp với các bộ nguồn DC-DC và thiết bị điều khiển công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC TPS54531DDAR

Khi lựa chọn và thay thế IC TPS54531DDAR cần chú ý:

• Kiểm tra chính xác mã TPS54531DDAR.
• Xác nhận ký hiệu trên thân 54531.
• Kiểm tra đúng kiểu đóng gói SO PowerPAD-8.
• Không nhầm với IC SOIC-8 thông thường không có PowerPAD.
• Đảm bảo điện áp VIN nằm trong giới hạn cho phép.
• Kiểm tra dòng điện tải thực tế.
• Lựa chọn cuộn cảm có dòng bão hòa phù hợp.
• Sử dụng diode hồi tiếp có thông số điện phù hợp.
• Kiểm tra tụ lọc đầu vào và đầu ra.
• Bố trí tụ bootstrap theo khuyến nghị datasheet.
• Kiểm tra mạch điện trở phản hồi.
• Đảm bảo thiết kế mạch bù phù hợp.
• Kiểm tra chân Enable.
• Bố trí vùng đồng tản nhiệt phù hợp trên PCB.
• Hạn chế chiều dài đường mạch mang dòng chuyển mạch lớn.
• Kiểm tra tình trạng chập mạch đầu ra trước khi thay IC.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Đặc biệt, TPS54531DDAR là IC chuyển đổi nguồn xung nên cách bố trí linh kiện và đường mạch PCB có ảnh hưởng lớn đến hiệu suất, độ ổn định và mức nhiễu của bộ nguồn.

10. Kết luận

TPS54531DDAR ký hiệu 54531 IC chuyển đổi hạ áp SOIC-8 là bộ điều chỉnh nguồn DC-DC Buck của Texas Instruments, tích hợp MOSFET công suất High-Side và bộ điều khiển PWM.

Với dải điện áp đầu vào 3,5V đến 28V, dòng điện đầu ra danh định 5A và tần số chuyển mạch khoảng 570kHz, IC phù hợp với nhiều ứng dụng nguồn điện tử và thiết bị điều khiển công nghiệp.

Sản phẩm sử dụng kiểu đóng gói SO PowerPAD-8, hỗ trợ thiết kế bo mạch nhỏ gọn và cải thiện khả năng tản nhiệt.

Khi lựa chọn TPS54531DDAR, cần kiểm tra đúng mã linh kiện, sơ đồ chân, điện áp đầu vào, dòng tải và các linh kiện ngoại vi để đảm bảo bộ nguồn hoạt động ổn định và an toàn.
