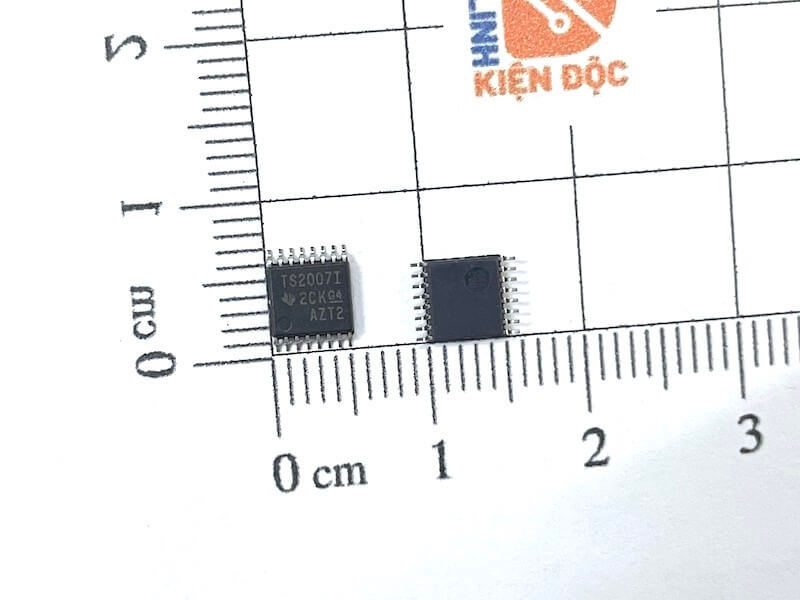

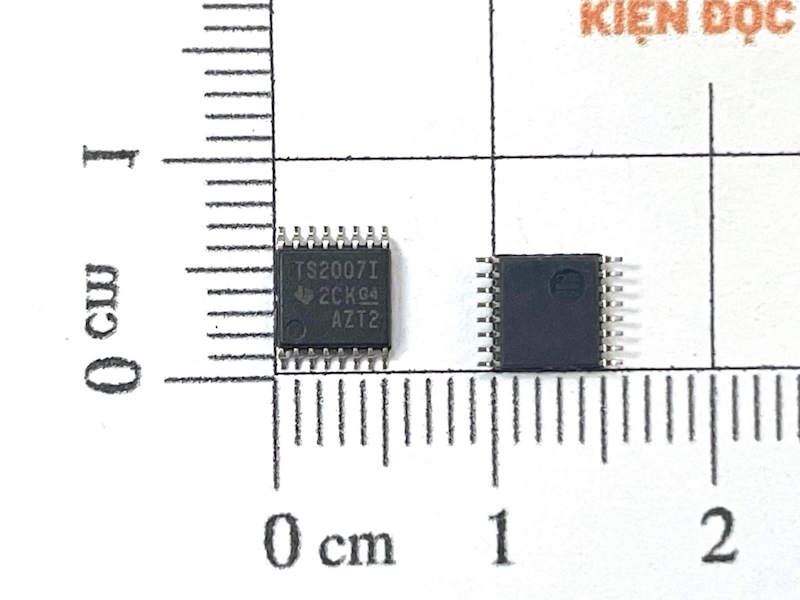

TSC2007 IC điều khiển màn hình TSSOP-14

1. Giới thiệu chung về IC TSC2007

TSC2007 IC điều khiển màn hình TSSOP-14 là vi mạch điều khiển màn hình cảm ứng điện trở (Resistive Touch Screen Controller) của Texas Instruments, được thiết kế để nhận biết vị trí chạm trên màn hình cảm ứng và truyền dữ liệu tọa độ đến bộ vi điều khiển hoặc bộ xử lý trung tâm.

IC TSC2007 hỗ trợ màn hình cảm ứng điện trở 4 dây, sử dụng bộ chuyển đổi tương tự sang số (ADC) độ phân giải 12 bit để đo tín hiệu điện áp tương ứng với vị trí người dùng chạm vào màn hình.

Sản phẩm giao tiếp với bộ điều khiển thông qua chuẩn I²C, giúp giảm số lượng đường tín hiệu cần thiết và thuận tiện khi tích hợp vào các hệ thống điện tử nhúng.

TSC2007 sử dụng kiểu đóng gói TSSOP-14, gồm 14 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

IC thường được sử dụng trong màn hình điều khiển công nghiệp, thiết bị đo lường, thiết bị y tế, hệ thống điều khiển HMI và các thiết bị điện tử sử dụng màn hình cảm ứng điện trở.

2. Đặc điểm nổi bật của IC TSC2007

• Mã linh kiện: TSC2007.
• Nhà sản xuất: Texas Instruments.
• Loại linh kiện: IC điều khiển màn hình cảm ứng.
• Tên tiếng Anh: Resistive Touch Screen Controller.
• Hỗ trợ màn hình cảm ứng điện trở 4 dây.
• Tích hợp bộ chuyển đổi ADC 12 bit.
• Giao tiếp kỹ thuật số I²C.
• Hỗ trợ xác định tọa độ X và Y.
• Có khả năng phát hiện trạng thái chạm màn hình.
• Hỗ trợ đo các tín hiệu phục vụ đánh giá lực nhấn thông qua điện trở tiếp xúc.
• Có chế độ hoạt động tiết kiệm điện năng.
• Phù hợp với hệ thống điều khiển sử dụng vi điều khiển.
• Kiểu đóng gói: TSSOP-14.
• Tổng số chân: 14 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Phù hợp với thiết bị HMI và màn hình cảm ứng công nghiệp.

3. Cấu tạo của IC TSC2007

IC TSC2007 được tích hợp các khối chức năng phục vụ quá trình thu nhận và xử lý tín hiệu từ màn hình cảm ứng điện trở.

Khối giao tiếp màn hình cảm ứng: Kết nối với bốn điện cực của tấm cảm ứng, thường được ký hiệu X+, X−, Y+ và Y−.

Khối chuyển mạch tương tự: Lựa chọn các điện cực và cấu hình đường đo để xác định tọa độ chạm.

Bộ chuyển đổi ADC 12 bit: Chuyển đổi điện áp tương tự từ tấm cảm ứng thành dữ liệu số.

Khối điều khiển logic: Điều phối quá trình đo tọa độ và hoạt động của các khối bên trong.

Khối giao tiếp I²C: Truyền dữ liệu và nhận lệnh từ vi điều khiển hoặc bộ xử lý trung tâm.

Khối phát hiện chạm: Hỗ trợ nhận biết khi người dùng tác động lên màn hình cảm ứng.

Khối quản lý nguồn: Điều khiển trạng thái hoạt động và chế độ tiết kiệm năng lượng.

Vỏ TSSOP-14: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

Nhờ cấu trúc tích hợp, TSC2007 giúp giảm số lượng linh kiện cần thiết khi thiết kế mạch giao tiếp với màn hình cảm ứng điện trở.

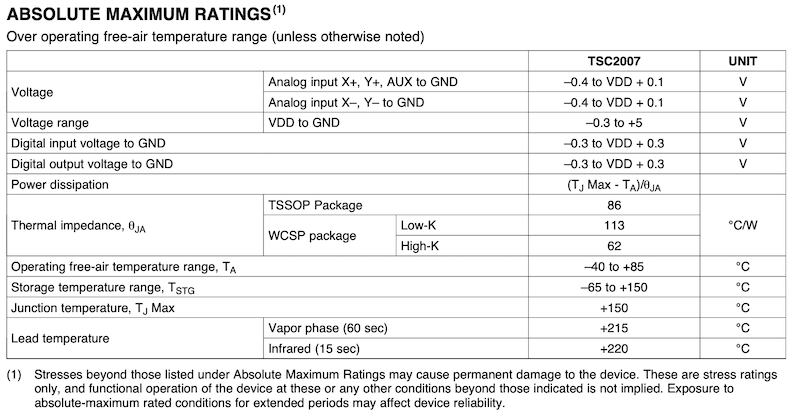

4. Thông số kỹ thuật IC TSC2007 TSSOP-14

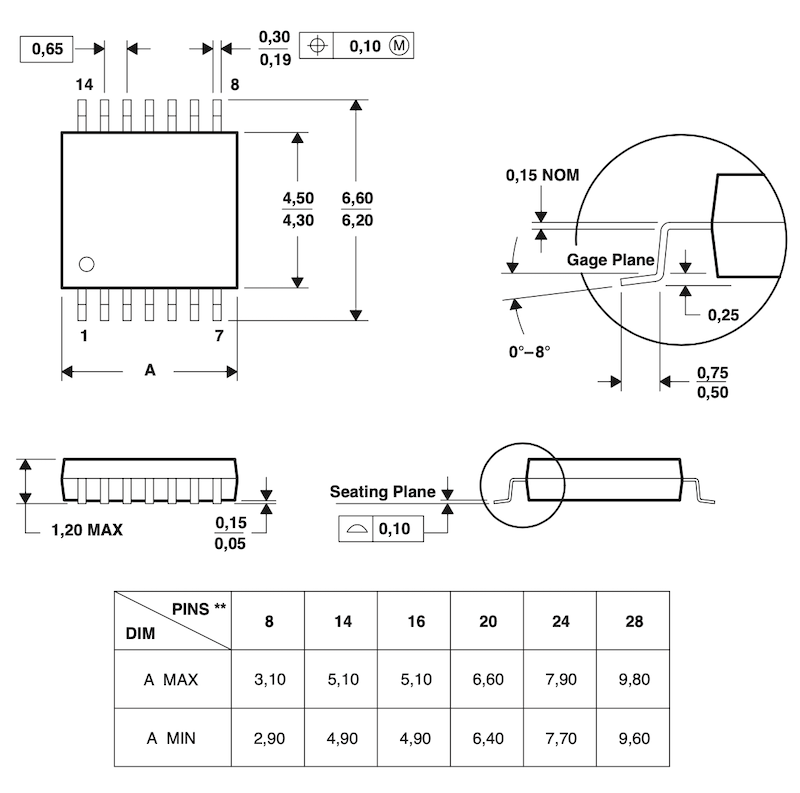

5. Kích thước và kiểu chân IC TSC2007

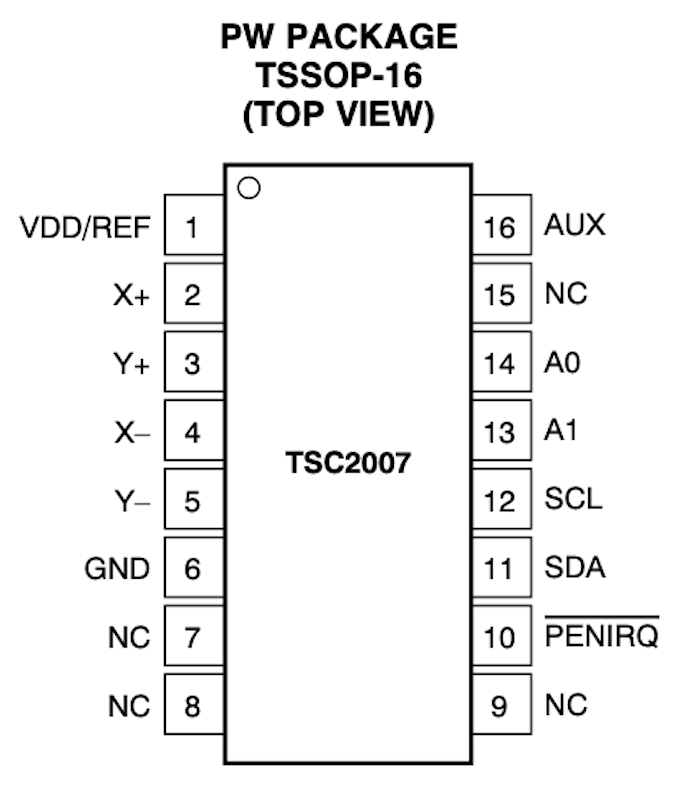

Các nhóm chân chức năng gồm:

6. Nguyên lý hoạt động của IC TSC2007

IC TSC2007 hoạt động dựa trên nguyên lý đo điện áp tại vị trí tiếp xúc của màn hình cảm ứng điện trở.

Màn hình cảm ứng điện trở 4 dây gồm hai lớp vật liệu dẫn điện được bố trí cách nhau. Khi người dùng nhấn lên bề mặt màn hình, hai lớp dẫn điện tiếp xúc tại vị trí nhấn.

Quá trình xác định tọa độ X

IC thiết lập điện áp trên một trục của tấm cảm ứng.

Khi màn hình được nhấn, điện áp tại điểm tiếp xúc được đo thông qua trục còn lại.

Bộ ADC chuyển đổi điện áp đo được thành giá trị số tương ứng với tọa độ X.

Quá trình xác định tọa độ Y

IC thay đổi cấu hình cấp điện áp và đo tín hiệu trên các điện cực.

Giá trị điện áp được chuyển đổi thành dữ liệu số tương ứng với tọa độ Y.

Quá trình truyền dữ liệu

Sau khi thu nhận dữ liệu tọa độ, TSC2007 truyền kết quả đến bộ điều khiển thông qua giao tiếp I²C.

Vi điều khiển xử lý dữ liệu để xác định vị trí chạm và thực hiện chức năng tương ứng trên giao diện người dùng.

Phát hiện trạng thái chạm

IC hỗ trợ phát hiện trạng thái nhấn màn hình, giúp bộ điều khiển xác định thời điểm cần đọc dữ liệu.

Ngoài tọa độ X và Y, các phép đo bổ sung có thể được sử dụng để đánh giá điện trở tiếp xúc, hỗ trợ xử lý lực nhấn trong hệ thống.

7. Ứng dụng của IC TSC2007

IC TSC2007 được sử dụng trong các thiết bị điện tử có màn hình cảm ứng điện trở 4 dây.

Một số ứng dụng phổ biến gồm:

• Màn hình cảm ứng HMI công nghiệp.
• Bảng điều khiển máy móc.
• Thiết bị điều khiển tự động hóa.
• Màn hình điều khiển thiết bị điện tử.
• Thiết bị đo lường điện tử.
• Thiết bị y tế sử dụng màn hình cảm ứng điện trở.
• Máy POS và thiết bị bán hàng.
• Thiết bị điều khiển cầm tay.
• Hệ thống điện tử nhúng.
• Màn hình điều khiển máy CNC.
• Thiết bị kiểm tra và giám sát.
• Màn hình giao diện người dùng.
• Bo mạch điều khiển cảm ứng.
• Sửa chữa màn hình cảm ứng công nghiệp.
• Thay thế IC điều khiển cảm ứng trên PCB.

TSC2007 được sử dụng để xử lý tín hiệu cảm ứng, không phải IC điều khiển hình ảnh LCD hoặc điều khiển đèn nền màn hình.

8. Ưu điểm của IC TSC2007

Hỗ trợ màn hình cảm ứng điện trở 4 dây: Phù hợp với nhiều thiết bị điều khiển công nghiệp và hệ thống điện tử nhúng.

Tích hợp ADC 12 bit: Cho phép chuyển đổi tín hiệu cảm ứng thành dữ liệu số có độ phân giải cao.

Giao tiếp I²C: Giúp giảm số lượng chân giao tiếp với vi điều khiển.

Hỗ trợ phát hiện chạm: Thuận tiện cho việc quản lý quá trình đọc dữ liệu cảm ứng.

Tiêu thụ điện năng thấp: Phù hợp với các thiết bị cần tiết kiệm năng lượng.

Thiết kế nhỏ gọn: Kiểu đóng gói TSSOP-14 giúp tiết kiệm diện tích bo mạch.

Dễ tích hợp: Có thể kết nối với các bộ điều khiển có giao tiếp I²C phù hợp.

Ứng dụng đa dạng: Phù hợp với màn hình HMI, thiết bị đo lường và các hệ thống điều khiển cảm ứng điện trở.

9. Lưu ý khi sử dụng và thay thế IC TSC2007

Khi lựa chọn và thay thế IC TSC2007 cần chú ý:

• Kiểm tra chính xác mã linh kiện TSC2007.
• Xác nhận đúng kiểu đóng gói TSSOP-14.
• Kiểm tra vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Đảm bảo màn hình sử dụng công nghệ cảm ứng điện trở 4 dây.
• Không sử dụng để thay thế trực tiếp IC điều khiển cảm ứng điện dung.
• Kiểm tra điện áp nguồn cấp.
• Kiểm tra các đường giao tiếp SDA và SCL.
• Kiểm tra điện trở kéo lên của bus I²C.
• Kiểm tra kết nối các điện cực X+, X−, Y+ và Y−.
• Kiểm tra cáp kết nối màn hình cảm ứng.
• Kiểm tra tình trạng đứt hoặc chập các đường cảm ứng.
• Kiểm tra tín hiệu phát hiện chạm.
• Đảm bảo cấu hình giao tiếp phù hợp với vi điều khiển.
• Sử dụng thiết bị hàn phù hợp với chân IC nhỏ.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Khi màn hình không nhận cảm ứng hoặc nhận sai tọa độ, cần kiểm tra cả tấm cảm ứng, cáp kết nối, nguồn cấp và đường giao tiếp trước khi kết luận IC TSC2007 bị hỏng.

10. Kết luận

TSC2007 IC điều khiển màn hình cảm ứng TSSOP-14 là vi mạch điều khiển cảm ứng điện trở 4 dây của Texas Instruments, tích hợp bộ ADC 12 bit và giao tiếp I²C.

IC có khả năng thu nhận tín hiệu từ tấm cảm ứng, chuyển đổi thành dữ liệu tọa độ và truyền đến bộ điều khiển trung tâm.

Với thiết kế nhỏ gọn, khả năng phát hiện chạm và hỗ trợ tiết kiệm điện năng, TSC2007 phù hợp với các thiết bị HMI, màn hình điều khiển công nghiệp, thiết bị đo lường và hệ thống điện tử nhúng.

Khi lựa chọn TSC2007, cần kiểm tra chính xác kiểu đóng gói, sơ đồ chân, điện áp nguồn và công nghệ màn hình cảm ứng để đảm bảo khả năng tương thích và hoạt động ổn định.
