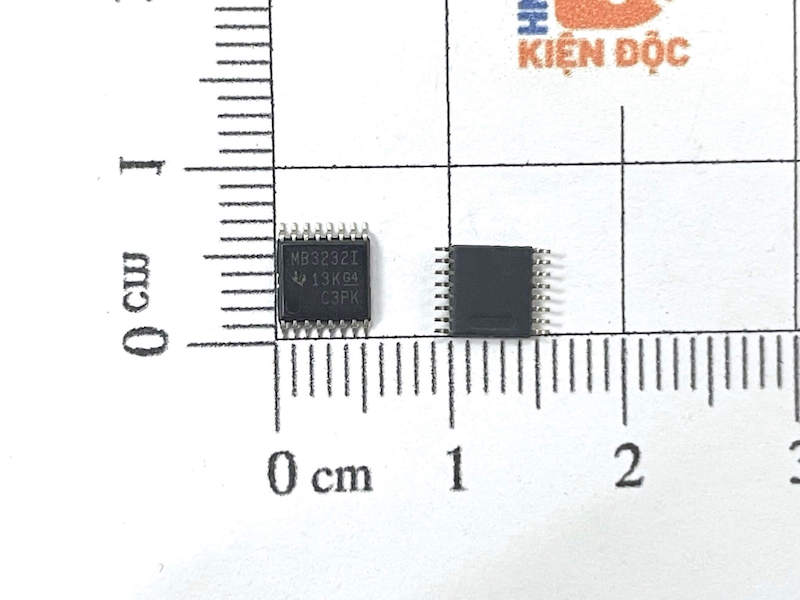

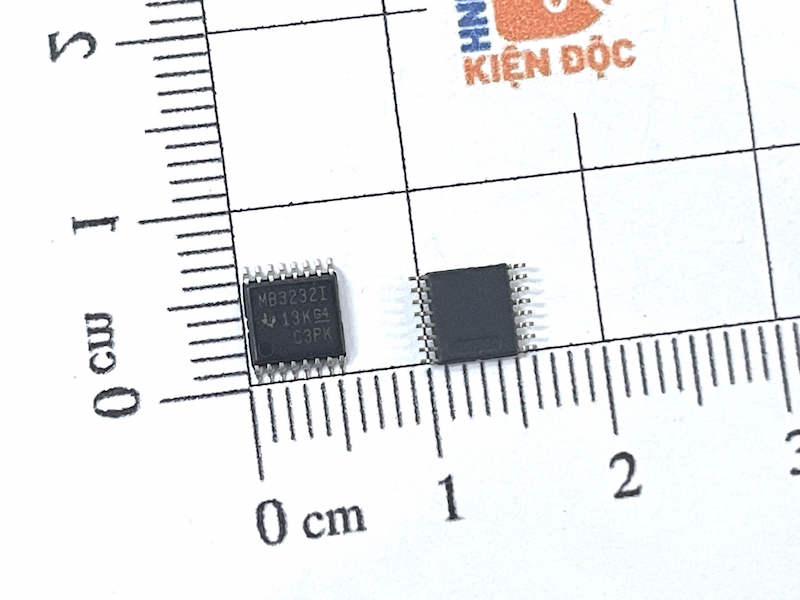

MB3232 IC chức năng TSSOP-16 mới

1. Giới thiệu chung về IC MB3232

MB3232 IC chức năng TSSOP-16 mới là vi mạch giao tiếp nối tiếp thuộc nhóm IC thu phát RS-232 (RS-232 Transceiver), được sử dụng để chuyển đổi mức điện áp tín hiệu giữa vi điều khiển, bộ xử lý và các thiết bị sử dụng chuẩn truyền thông RS-232.

IC MB3232 thuộc nhóm linh kiện có chức năng tương tự dòng 3232, thường được ứng dụng trong các mạch giao tiếp UART sang RS-232. Linh kiện sử dụng kiểu đóng gói TSSOP-16, gồm 16 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

MB3232 có nhiệm vụ chuyển đổi tín hiệu logic UART sang mức điện áp phù hợp với giao tiếp RS-232 và thực hiện quá trình chuyển đổi ngược lại ở phía nhận dữ liệu.

Nhờ đó, IC được sử dụng trong các thiết bị điều khiển công nghiệp, hệ thống nhúng, bo mạch giao tiếp và thiết bị điện tử có cổng truyền thông nối tiếp.

2. Đặc điểm nổi bật của IC MB3232

• Mã linh kiện: MB3232.
• Loại linh kiện: IC giao tiếp nối tiếp.
• Chức năng: Chuyển đổi mức tín hiệu UART và RS-232.
• Thuộc nhóm IC RS-232 Transceiver.
• Hỗ trợ truyền và nhận dữ liệu nối tiếp.
• Thường có hai kênh phát và hai kênh thu trong cấu trúc tương thích dòng 3232.
• Hỗ trợ giao tiếp với vi điều khiển.
• Có thể sử dụng trong thiết bị điều khiển công nghiệp.
• Mạch bơm điện tích hỗ trợ tạo mức điện áp giao tiếp RS-232.
• Sử dụng tụ điện ngoại vi cho mạch chuyển đổi điện áp.
• Kiểu đóng gói: TSSOP-16.
• Tổng số chân: 16 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Phù hợp với sửa chữa và thay thế IC giao tiếp.

3. Cấu tạo của IC MB3232

MB3232 thuộc nhóm IC giao tiếp RS-232, được thiết kế để chuyển đổi mức điện áp tín hiệu giữa hai chuẩn giao tiếp.

Các khối chức năng chính thường gồm:

Khối phát tín hiệu (Driver): Nhận tín hiệu logic từ vi điều khiển và chuyển đổi thành tín hiệu điện áp phù hợp với giao tiếp RS-232.

Khối thu tín hiệu (Receiver): Nhận tín hiệu RS-232 và chuyển đổi về mức logic để đưa đến vi điều khiển.

Khối bơm điện tích (Charge Pump): Tạo các mức điện áp cần thiết cho giao tiếp RS-232 từ nguồn cấp thấp thông qua tụ điện ngoại vi.

Khối điều khiển mức điện áp: Hỗ trợ quá trình chuyển đổi tín hiệu giữa phía logic và phía RS-232.

Khối bảo vệ đầu vào: Hỗ trợ bảo vệ các chân giao tiếp trong phạm vi thông số thiết kế.

Khối cấp nguồn: Cung cấp điện áp hoạt động cho các mạch bên trong IC.

Vỏ TSSOP-16: Bảo vệ chip bán dẫn và cung cấp 16 chân kết nối với bo mạch PCB.

Cấu trúc chi tiết và các đặc tính bảo vệ cần được xác nhận theo datasheet của đúng nhà sản xuất MB3232.

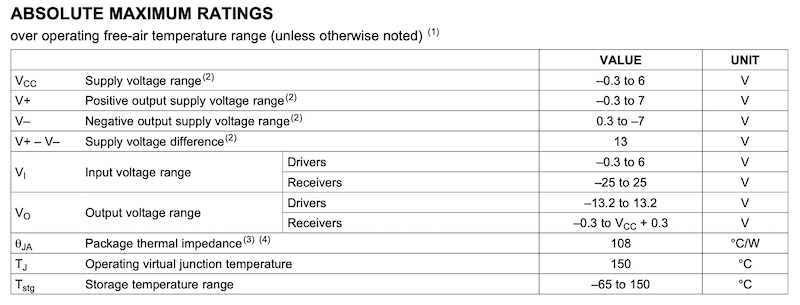

4. Thông số kỹ thuật IC MB3232 TSSOP-16

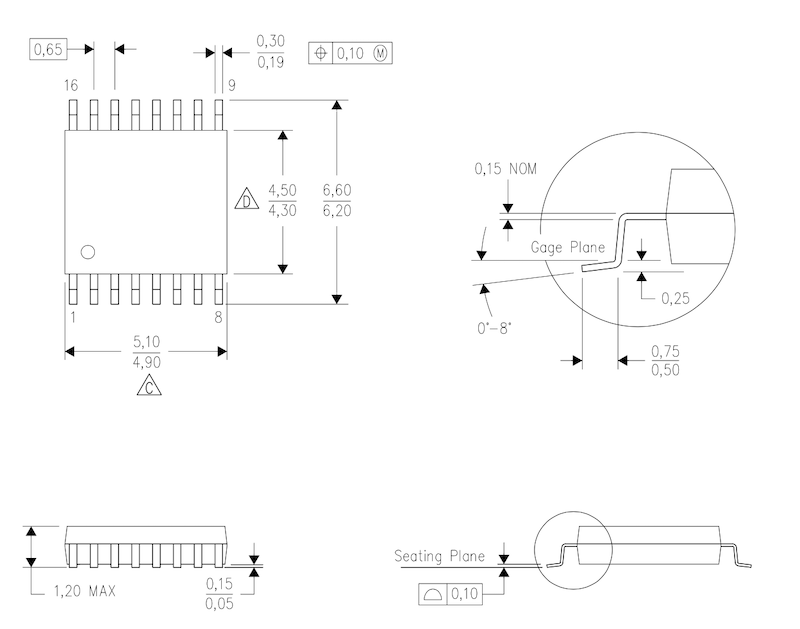

5. Kích thước và kiểu chân IC MB3232

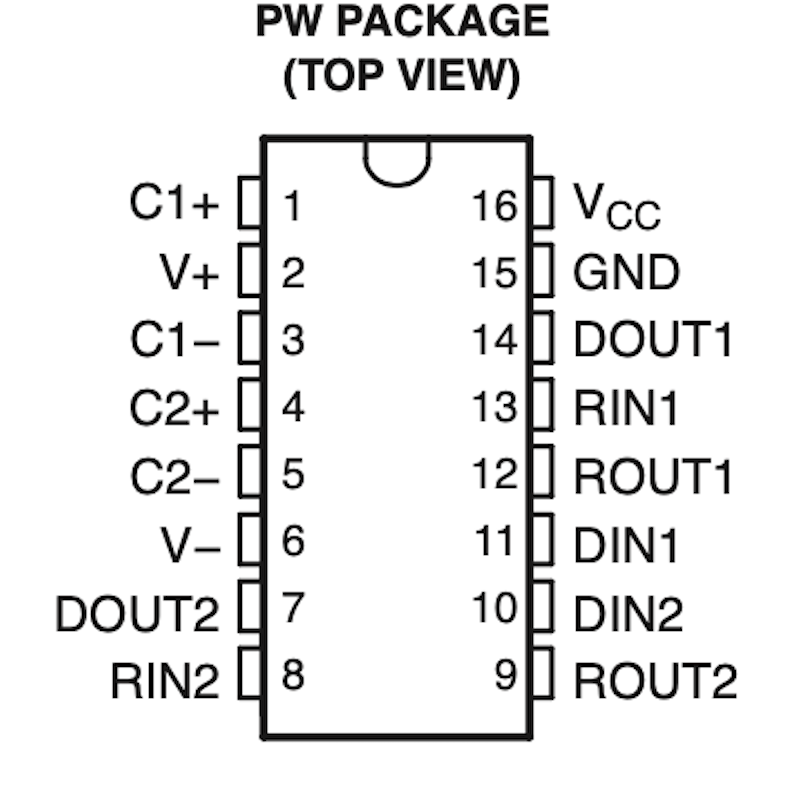

IChức năng các chân

6. Nguyên lý hoạt động của IC MB3232

MB3232 hoạt động dựa trên nguyên lý chuyển đổi mức điện áp giữa tín hiệu logic UART và tín hiệu RS-232.

Quá trình truyền dữ liệu

Khi vi điều khiển gửi tín hiệu UART đến chân đầu vào phát, IC chuyển đổi tín hiệu logic thành mức điện áp RS-232 tại chân đầu ra tương ứng.

Tín hiệu sau khi chuyển đổi có thể được truyền đến thiết bị sử dụng chuẩn RS-232.

Quá trình nhận dữ liệu

Khi IC nhận tín hiệu RS-232 từ thiết bị bên ngoài, khối thu chuyển đổi tín hiệu về mức logic phù hợp để đưa đến vi điều khiển.

Quá trình tạo điện áp giao tiếp

Chuẩn RS-232 sử dụng các mức điện áp khác với tín hiệu logic UART thông thường.

Vì vậy, IC sử dụng mạch Charge Pump và các tụ điện ngoại vi để tạo ra điện áp dương và âm phục vụ quá trình truyền dữ liệu.

Quá trình chuyển đổi mức logic

Mạch phát và thu thực hiện chuyển đổi mức điện áp đồng thời đảo cực tính tín hiệu theo yêu cầu của chuẩn RS-232.

Nhờ đó, vi điều khiển có thể giao tiếp với các thiết bị RS-232 mà không cần tạo trực tiếp các mức điện áp dương và âm.

7. Ứng dụng của IC MB3232

IC MB3232 được sử dụng trong các thiết bị điện tử có chức năng giao tiếp nối tiếp RS-232.

Một số ứng dụng phổ biến gồm:

• Mạch giao tiếp UART sang RS-232.
• Bo mạch điều khiển công nghiệp.
• Thiết bị tự động hóa.
• Hệ thống nhúng.
• Mạch giao tiếp vi điều khiển.
• Thiết bị đo lường điện tử.
• Bộ điều khiển lập trình.
• Thiết bị giao tiếp nối tiếp.
• Mạch giao tiếp máy tính.
• Thiết bị truyền nhận dữ liệu.
• Bo mạch điều khiển máy móc.
• Thiết bị điều khiển từ xa có cổng RS-232.
• Hệ thống giám sát công nghiệp.
• Bộ chuyển đổi tín hiệu nối tiếp.
• Sửa chữa bo mạch giao tiếp.
• Thay thế IC RS-232 tương thích.

8. Ưu điểm của IC MB3232

Hỗ trợ giao tiếp RS-232: Cho phép kết nối vi điều khiển với các thiết bị sử dụng chuẩn truyền thông nối tiếp.

Chuyển đổi mức điện áp: Giúp chuyển đổi giữa mức logic UART và mức tín hiệu RS-232.

Tích hợp mạch Charge Pump: Giảm nhu cầu sử dụng nguồn điện áp âm riêng cho giao tiếp RS-232.

Hỗ trợ nhiều kênh giao tiếp: Cấu trúc dòng 3232 thông dụng cho phép truyền và nhận dữ liệu trên hai kênh.

Thiết kế nhỏ gọn: Kiểu đóng gói TSSOP-16 giúp tiết kiệm diện tích bo mạch.

Công nghệ SMD: Phù hợp với các thiết bị điện tử hiện đại.

Ứng dụng đa dạng: Có thể sử dụng trong thiết bị điều khiển, đo lường và hệ thống truyền thông công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC MB3232

Khi lựa chọn và thay thế IC MB3232 cần chú ý:

• Kiểm tra chính xác mã MB3232.
• Xác nhận đúng chức năng giao tiếp RS-232.
• Kiểm tra kiểu đóng gói TSSOP-16.
• Xác định vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn cấp.
• Không vượt quá điện áp hoạt động cho phép.
• Kiểm tra các tụ điện Charge Pump.
• Sử dụng tụ điện đúng giá trị và điện áp chịu đựng.
• Kiểm tra các đường truyền TX và RX.
• Phân biệt mức tín hiệu UART và RS-232.
• Không kết nối trực tiếp chân RS-232 vào chân UART của vi điều khiển.
• Kiểm tra tốc độ truyền dữ liệu.
• Kiểm tra chất lượng kết nối mass.
• Đảm bảo đường tín hiệu không bị chập.
• Kiểm tra các linh kiện bảo vệ ESD nếu có.
• Không thay bằng IC giao tiếp khác khi chưa xác nhận tương thích.
• Sử dụng thiết bị hàn phù hợp với chân TSSOP nhỏ.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: MB3232 không phải IC chuyển đổi USB sang UART hoặc IC giao tiếp RS-485. Linh kiện thuộc nhóm chuyển đổi mức tín hiệu RS-232, vì vậy cần xác định đúng chuẩn giao tiếp của bo mạch trước khi sử dụng.

10. Kết luận

MB3232 IC chức năng TSSOP-16 mới là linh kiện thuộc nhóm IC giao tiếp RS-232, được sử dụng để chuyển đổi tín hiệu giữa mức logic UART và mức điện áp RS-232.

Với cấu trúc giao tiếp hai chiều, khả năng sử dụng mạch Charge Pump và kiểu đóng gói TSSOP-16 nhỏ gọn, MB3232 phù hợp với các bo mạch điều khiển và thiết bị truyền thông nối tiếp có thiết kế tương thích.

Sản phẩm được sử dụng trong thiết bị điện tử công nghiệp, hệ thống nhúng, mạch giao tiếp vi điều khiển và sửa chữa bo mạch điều khiển.

Khi lựa chọn MB3232, cần kiểm tra chính xác mã sản phẩm, điện áp nguồn, sơ đồ chân, tốc độ truyền dữ liệu và các linh kiện ngoại vi để đảm bảo khả năng tương thích và hoạt động ổn định.

Datasheet
