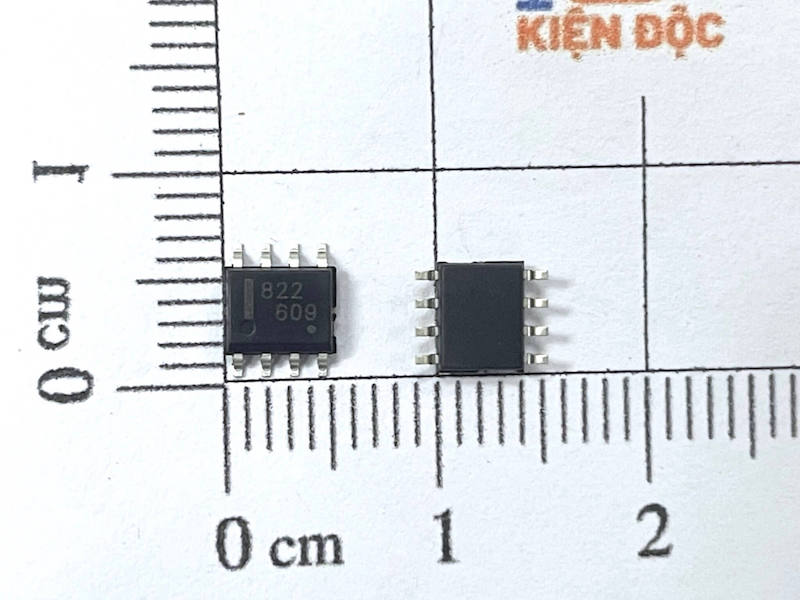

UPC822 kí hiệu 882 IC chức năng SOP-8 mới

1. Giới thiệu chung về IC UPC822

UPC822 ký hiệu 882 SOP-8 là vi mạch khuếch đại thuật toán kép (Dual Operational Amplifier), được sử dụng trong các mạch xử lý tín hiệu analog, khuếch đại điện áp, lọc tín hiệu và điều khiển điện tử.

IC UPC822, còn được viết là µPC822, thuộc dòng vi mạch khuếch đại thuật toán của NEC/Renesas. Linh kiện tích hợp hai bộ khuếch đại thuật toán độc lập trong cùng một vỏ IC, giúp tiết kiệm diện tích bo mạch và giảm số lượng linh kiện sử dụng.

Sản phẩm có ký hiệu nhận dạng 882 theo thông tin hàng hóa, sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

UPC822 được sử dụng trong các mạch khuếch đại tín hiệu, xử lý âm thanh, mạch lọc chủ động, mạch phản hồi nguồn và thiết bị điều khiển điện tử.

2. Đặc điểm nổi bật của IC UPC822

• Mã linh kiện: UPC822 / µPC822.
• Ký hiệu trên thân: 882.
• Loại linh kiện: IC khuếch đại thuật toán.
• Tên tiếng Anh: Dual Operational Amplifier.
• Tích hợp hai bộ khuếch đại thuật toán.
• Hỗ trợ khuếch đại tín hiệu điện áp analog.
• Có thể sử dụng trong mạch khuếch đại đảo và không đảo.
• Phù hợp với các mạch lọc tín hiệu.
• Hỗ trợ xử lý và điều hòa tín hiệu cảm biến.
• Có thể hoạt động trong mạch sử dụng nguồn phù hợp.
• Kiểu đóng gói: SOP-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Phù hợp với sửa chữa bo mạch xử lý tín hiệu analog.

3. Cấu tạo của IC UPC822

IC UPC822 được tích hợp hai bộ khuếch đại thuật toán bên trong cùng một chip bán dẫn.

Các khối chức năng chính gồm:

Bộ khuếch đại thuật toán thứ nhất: Tiếp nhận tín hiệu tại đầu vào đảo và không đảo, sau đó tạo tín hiệu đầu ra theo cấu hình mạch phản hồi.

Bộ khuếch đại thuật toán thứ hai: Hoạt động độc lập với bộ khuếch đại thứ nhất, cho phép xử lý thêm một kênh tín hiệu.

Tầng khuếch đại vi sai đầu vào: Khuếch đại sự chênh lệch điện áp giữa hai đầu vào.

Tầng khuếch đại điện áp: Tăng độ lợi điện áp để đáp ứng yêu cầu của mạch.

Tầng đầu ra: Cung cấp tín hiệu khuếch đại đến các linh kiện hoặc tầng xử lý tiếp theo.

Khối phân cực nội: Thiết lập điều kiện hoạt động cho các transistor bên trong IC.

Khối cấp nguồn: Cung cấp điện áp hoạt động cho cả hai bộ khuếch đại.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

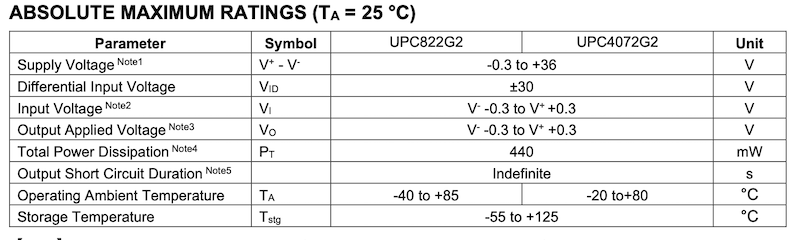

4. Thông số kỹ thuật IC UPC822 SOP-8

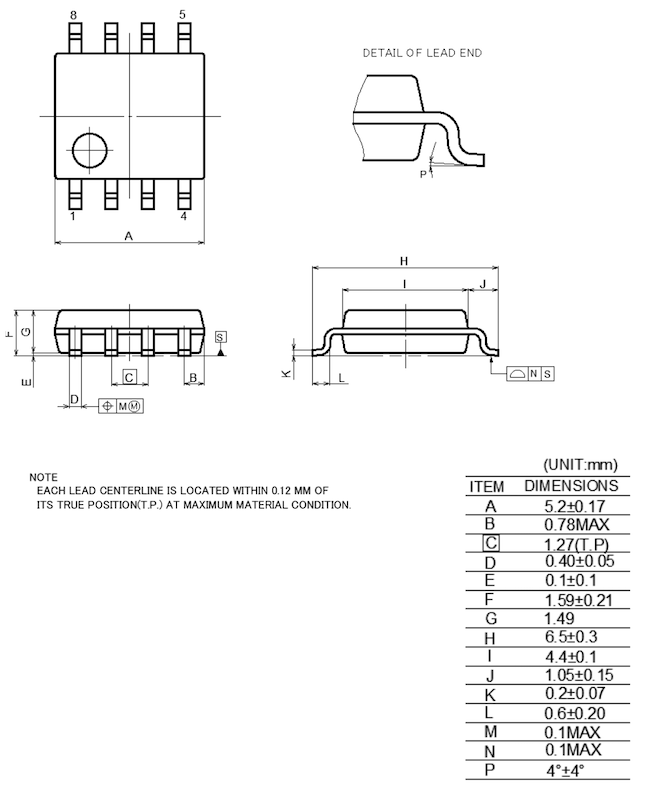

5. Kích thước và kiểu chân IC UPC822

Chức năng các chân

Với cấu hình khuếch đại thuật toán kép 8 chân thông dụng, các chức năng thường được bố trí như sau:

Chân	Chức năng
1	Đầu ra bộ khuếch đại A
2	Đầu vào đảo A
3	Đầu vào không đảo A
4	Nguồn âm V−
5	Đầu vào không đảo B
6	Đầu vào đảo B
7	Đầu ra bộ khuếch đại B
8	Nguồn dương V+

Cần đối chiếu sơ đồ chân của đúng phiên bản UPC822 trước khi lắp đặt. Không sử dụng bảng chân tham khảo để thay thế cho tài liệu kỹ thuật của nhà sản xuất.

6. Nguyên lý hoạt động của IC UPC822

UPC822 hoạt động dựa trên nguyên lý khuếch đại hiệu điện thế giữa hai đầu vào của mỗi bộ khuếch đại thuật toán.

Mỗi bộ khuếch đại có hai đầu vào:

Đầu vào không đảo (+): Tín hiệu đầu ra có xu hướng biến thiên cùng chiều với tín hiệu đầu vào khi sử dụng cấu hình phản hồi phù hợp.

Đầu vào đảo (−): Tín hiệu đầu ra có thể đảo pha so với tín hiệu đầu vào trong cấu hình khuếch đại đảo.

Khi kết hợp với các điện trở và tụ điện bên ngoài, UPC822 có thể thực hiện nhiều chức năng xử lý tín hiệu khác nhau.

Mạch khuếch đại không đảo

Hệ số khuếch đại lý tưởng:

Av = 1 + (Rf / Rg)

Trong đó:

• Av: Hệ số khuếch đại điện áp.
• Rf: Điện trở phản hồi.
• Rg: Điện trở nối về mức tham chiếu.

Mạch khuếch đại đảo

Hệ số khuếch đại lý tưởng:

Av = −Rf / Rin

Trong đó:

• Rf: Điện trở phản hồi.
• Rin: Điện trở đầu vào.

Hai bộ khuếch đại bên trong UPC822 có thể hoạt động độc lập hoặc phối hợp để tạo thành mạch khuếch đại nhiều tầng, mạch lọc chủ động và mạch xử lý tín hiệu.

Các công thức trên áp dụng cho cấu hình phản hồi âm lý tưởng, khi IC hoạt động trong giới hạn điện áp đầu vào, băng thông và biên độ đầu ra cho phép.

7. Ứng dụng của IC UPC822

IC UPC822 được sử dụng trong các mạch xử lý tín hiệu analog và thiết bị điện tử.

Một số ứng dụng phổ biến gồm:

• Mạch khuếch đại tín hiệu analog.
• Mạch tiền khuếch đại âm thanh.
• Mạch lọc tín hiệu chủ động.
• Mạch khuếch đại cảm biến.
• Mạch xử lý tín hiệu điện áp.
• Mạch điều hòa tín hiệu.
• Mạch phản hồi bộ nguồn.
• Mạch khuếch đại nhiều tầng.
• Thiết bị đo lường điện tử.
• Thiết bị điều khiển công nghiệp.
• Bo mạch xử lý âm thanh.
• Mạch điều khiển điện áp.
• Mạch tạo mức tham chiếu có đệm.
• Sửa chữa bo mạch điện tử.
• Thay thế IC khuếch đại thuật toán cùng mã.

8. Ưu điểm của IC UPC822

Tích hợp hai bộ khuếch đại: Giúp xử lý hai kênh tín hiệu hoặc thiết kế mạch khuếch đại nhiều tầng.

Ứng dụng linh hoạt: Có thể sử dụng trong mạch khuếch đại, lọc tín hiệu và xử lý điện áp analog.

Giảm số lượng linh kiện: Hai bộ khuếch đại được tích hợp trong cùng một IC.

Thiết kế nhỏ gọn: Kiểu đóng gói SOP-8 giúp tiết kiệm diện tích PCB.

Phù hợp với mạch phản hồi: Có thể kết hợp với điện trở và tụ điện để tạo các chức năng xử lý tín hiệu.

Thuận tiện cho sửa chữa: Có thể thay thế linh kiện cùng mã trên các bo mạch tương thích.

9. Lưu ý khi sử dụng và thay thế IC UPC822

Khi lựa chọn và thay thế IC UPC822 cần chú ý:

• Kiểm tra chính xác mã UPC822 hoặc µPC822.
• Xác nhận ký hiệu trên thân 882.
• Kiểm tra đúng kiểu đóng gói SOP-8.
• Xác định vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn cấp.
• Không vượt quá giới hạn điện áp đầu vào.
• Đảm bảo tín hiệu đầu ra nằm trong phạm vi hoạt động cho phép.
• Kiểm tra điện trở và tụ điện trong mạch phản hồi.
• Kiểm tra các linh kiện kết nối với đầu vào và đầu ra.
• Bố trí tụ lọc nguồn phù hợp.
• Hạn chế nhiễu trên đường tín hiệu analog.
• Không thay trực tiếp bằng IC khuếch đại khác khi chưa kiểm tra thông số.
• Kiểm tra tình trạng chập nguồn trước khi thay IC mới.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Đặc biệt, ký hiệu 882 trên thân linh kiện không đủ để xác định duy nhất mã UPC822. Khi thay thế cần đối chiếu thêm hình dạng vỏ, sơ đồ chân và chức năng trên bo mạch.

10. Kết luận

UPC822 ký hiệu 882 IC chức năng SOP-8 là vi mạch khuếch đại thuật toán kép, được sử dụng trong các mạch khuếch đại tín hiệu, lọc analog và xử lý điện áp.

Với cấu trúc tích hợp hai bộ khuếch đại trong cùng một IC, UPC822 phù hợp với các thiết kế cần xử lý nhiều tầng hoặc nhiều kênh tín hiệu.

Sản phẩm sử dụng kiểu đóng gói SOP-8 nhỏ gọn, thuận tiện cho việc lắp đặt và thay thế trên các bo mạch điện tử SMD.

Khi lựa chọn UPC822, cần kiểm tra đúng mã linh kiện, ký hiệu 882, sơ đồ chân, điện áp nguồn và đặc tính khuếch đại để đảm bảo khả năng tương thích và hoạt động ổn định.
