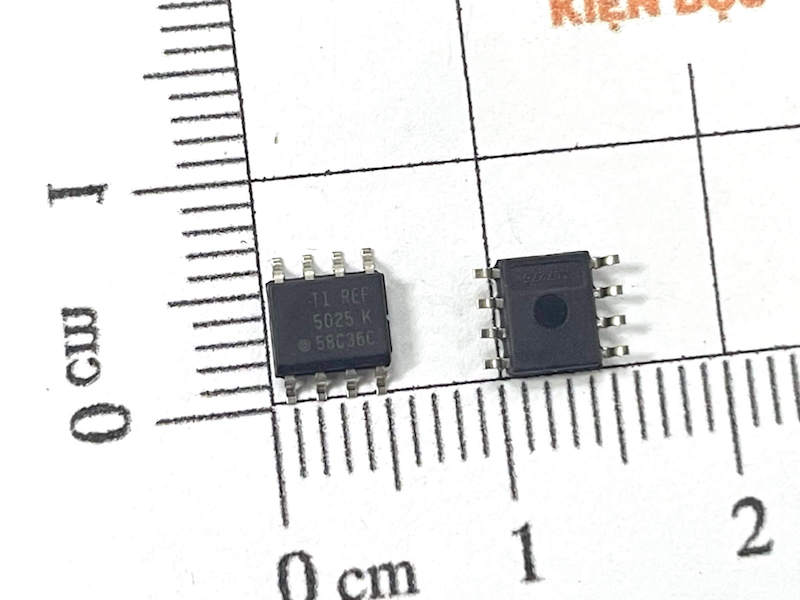

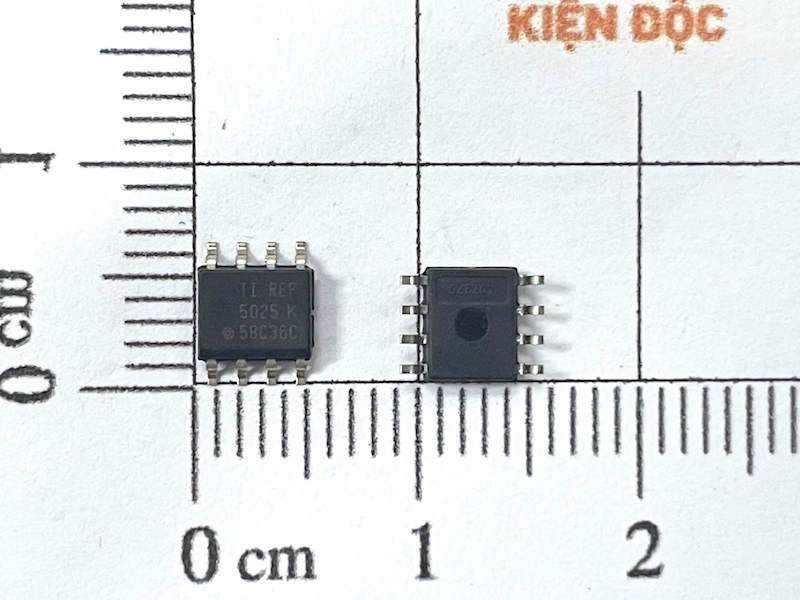

REF5025AIDR kí hiệu 5025 IC chức năng SOP-8

1. Giới thiệu chung về IC REF5025AIDR

REF5025AIDR ký hiệu 5025 SOP-8 là vi mạch tạo điện áp tham chiếu chính xác (Precision Voltage Reference IC) của Texas Instruments, được sử dụng trong các mạch đo lường, xử lý tín hiệu analog, bộ chuyển đổi ADC, DAC và thiết bị điều khiển điện tử.

IC REF5025AIDR có chức năng tạo ra điện áp tham chiếu ổn định 2.5V, giúp các mạch điện tử duy trì độ chính xác khi đo lường và chuyển đổi tín hiệu.

Khác với IC ổn áp nguồn thông thường, REF5025AIDR được thiết kế để cung cấp điện áp chuẩn có độ chính xác cao, độ trôi nhiệt thấp và độ ổn định tốt theo thời gian.

Sản phẩm sử dụng kiểu đóng gói SOIC-8 (SOP-8), gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

REF5025AIDR thường được sử dụng trong thiết bị đo lường công nghiệp, mạch thu thập dữ liệu, thiết bị điều khiển tự động và các hệ thống yêu cầu điện áp tham chiếu chính xác.

2. Đặc điểm nổi bật của IC REF5025AIDR

• Mã linh kiện: REF5025AIDR.
• Nhà sản xuất: Texas Instruments.
• Ký hiệu trên thân: 5025.
• Loại linh kiện: IC tham chiếu điện áp chính xác.
• Tên tiếng Anh: Precision Voltage Reference.
• Điện áp đầu ra danh định: 2.5V.
• Điện áp đầu vào hoạt động: 2.7V đến 18V.
• Độ chính xác điện áp đầu ra cao.
• Độ trôi điện áp theo nhiệt độ thấp.
• Độ nhiễu điện áp đầu ra thấp.
• Khả năng ổn định điện áp tốt.
• Phù hợp với mạch ADC và DAC.
• Có chân điều chỉnh điện áp đầu ra.
• Có chân giảm nhiễu.
• Kiểu đóng gói: SOIC-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.

3. Cấu tạo của IC REF5025AIDR

REF5025AIDR được tích hợp các khối chức năng nhằm tạo ra điện áp tham chiếu chính xác và ổn định.

Khối tạo điện áp chuẩn: Tạo ra mức điện áp tham chiếu nội có độ ổn định cao.

Khối khuếch đại và điều chỉnh: Điều chỉnh điện áp tham chiếu nội để tạo ra điện áp đầu ra danh định 2.5V.

Khối bù nhiệt: Hạn chế sự thay đổi điện áp đầu ra khi nhiệt độ môi trường biến thiên.

Khối giảm nhiễu: Hỗ trợ giảm nhiễu điện áp tham chiếu thông qua chân kết nối tụ lọc bên ngoài.

Khối điều chỉnh điện áp: Cho phép tinh chỉnh điện áp đầu ra trong phạm vi được nhà sản xuất quy định.

Khối đầu ra: Cung cấp điện áp tham chiếu đến các mạch ADC, DAC và các tầng xử lý tín hiệu.

Vỏ SOIC-8: Bảo vệ chip bán dẫn và cung cấp các chân kết nối với bo mạch PCB.

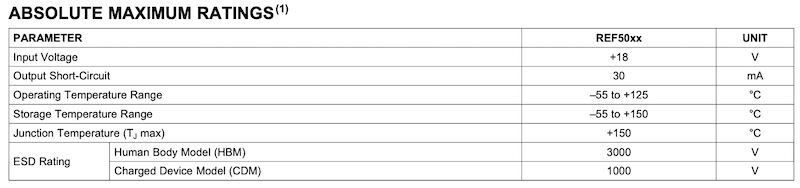

4. Thông số kỹ thuật IC REF5025AIDR

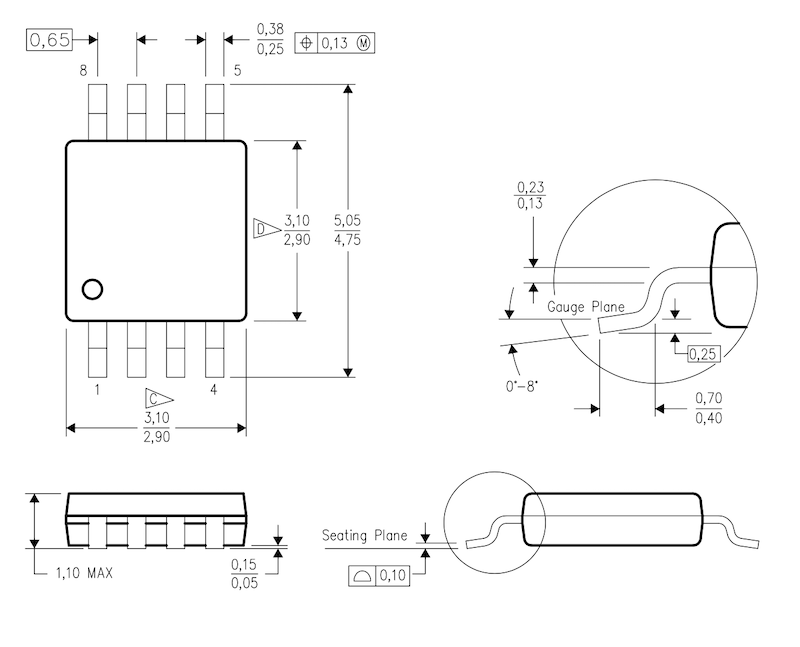

5. Kích thước và kiểu chân IC REF5025AIDR

Chức năng các chân

Chân	Ký hiệu	Chức năng
1	DNC	Không kết nối
2	VIN	Nguồn điện đầu vào
3	TEMP	Đầu ra cảm biến nhiệt độ
4	GND	Mass
5	TRIM/NR	Chân điều chỉnh hoặc giảm nhiễu theo cấu hình
6	VOUT	Điện áp tham chiếu đầu ra 2.5V
7	DNC	Không kết nối
8	DNC	Không kết nối

Lưu ý: Cần đối chiếu sơ đồ chân chính thức của REF5025AIDR trước khi thiết kế hoặc thay thế. Các chân phụ trợ như TEMP, TRIM và NR phải được sử dụng đúng theo hướng dẫn của nhà sản xuất.

6. Nguyên lý hoạt động của IC REF5025AIDR

REF5025AIDR hoạt động bằng cách tạo ra một điện áp chuẩn bên trong IC, sau đó sử dụng các khối điều chỉnh và bù nhiệt để duy trì điện áp đầu ra ổn định.

Quá trình cấp nguồn

Khi điện áp đầu vào VIN nằm trong phạm vi hoạt động cho phép, IC bắt đầu tạo điện áp tham chiếu nội.

Quá trình tạo điện áp 2.5V

Mạch điều chỉnh bên trong IC sử dụng điện áp chuẩn nội để tạo ra điện áp đầu ra danh định 2.5V tại chân VOUT.

Quá trình ổn định điện áp

Khi điện áp nguồn đầu vào hoặc nhiệt độ môi trường thay đổi trong phạm vi cho phép, mạch bù và điều chỉnh giúp hạn chế sự biến thiên của điện áp đầu ra.

Quá trình giảm nhiễu

Tụ điện kết nối theo hướng dẫn của nhà sản xuất có thể giúp giảm nhiễu trên điện áp tham chiếu.

Ứng dụng với bộ chuyển đổi ADC

Trong hệ thống sử dụng ADC, điện áp tham chiếu quyết định thang đo của quá trình chuyển đổi tín hiệu analog sang dữ liệu số.

Ví dụ, với ADC lý tưởng 12 bit sử dụng điện áp tham chiếu 2.5V, độ phân giải điện áp theo mỗi mức lượng tử xấp xỉ:

2.5V / 4096 ≈ 0.610mV

Nhờ điện áp tham chiếu ổn định, hệ thống có thể hạn chế sai số do biến động điện áp chuẩn.

7. Ứng dụng của IC REF5025AIDR

REF5025AIDR được sử dụng trong các mạch điện tử yêu cầu điện áp tham chiếu chính xác.

Một số ứng dụng phổ biến gồm:

• Mạch tham chiếu điện áp ADC.
• Mạch tham chiếu điện áp DAC.
• Thiết bị đo lường điện tử.
• Hệ thống thu thập dữ liệu.
• Mạch xử lý tín hiệu analog.
• Thiết bị điều khiển công nghiệp.
• Mạch cảm biến chính xác.
• Thiết bị kiểm tra điện tử.
• Mạch đo điện áp.
• Mạch đo dòng điện.
• Hệ thống điều khiển tự động.
• Thiết bị hiệu chuẩn.
• Mạch điều khiển vi xử lý.
• Thiết bị y tế điện tử có thiết kế phù hợp.
• Bo mạch điều khiển công nghiệp.
• Sửa chữa thiết bị đo lường.
• Thay thế IC tham chiếu điện áp 2.5V tương thích.

8. Ưu điểm của IC REF5025AIDR

Điện áp tham chiếu chính xác 2.5V: Phù hợp với các mạch ADC, DAC và hệ thống đo lường.

Độ chính xác ban đầu cao: Giúp giảm sai số điện áp tham chiếu.

Độ trôi nhiệt thấp: Hạn chế sự thay đổi điện áp đầu ra khi nhiệt độ biến thiên.

Độ nhiễu thấp: Phù hợp với các ứng dụng xử lý tín hiệu analog có yêu cầu độ chính xác.

Dải điện áp đầu vào rộng: Cho phép sử dụng trong nhiều hệ thống nguồn khác nhau.

Có chức năng tinh chỉnh: Hỗ trợ hiệu chỉnh điện áp đầu ra theo yêu cầu thiết kế.

Kiểu đóng gói SOIC-8: Tiết kiệm diện tích bo mạch và phù hợp với công nghệ SMD.

Ứng dụng đa dạng: Phù hợp với thiết bị đo lường, điều khiển và hệ thống thu thập dữ liệu.

9. Lưu ý khi sử dụng và thay thế IC REF5025AIDR

Khi lựa chọn và thay thế REF5025AIDR cần chú ý:

• Kiểm tra chính xác mã REF5025AIDR.
• Xác nhận ký hiệu 5025 trên thân IC.
• Kiểm tra đúng chức năng tham chiếu điện áp.
• Xác nhận điện áp đầu ra 2.5V.
• Kiểm tra điện áp nguồn đầu vào.
• Không vượt quá giới hạn điện áp cho phép.
• Đối chiếu đúng kiểu đóng gói SOIC-8.
• Kiểm tra vị trí chân số 1.
• Xác nhận sơ đồ chân theo datasheet.
• Sử dụng tụ lọc nguồn phù hợp.
• Bố trí đường mass ổn định, hạn chế nhiễu.
• Tránh đặt IC gần linh kiện sinh nhiệt lớn.
• Kiểm tra tải kết nối với chân VOUT.
• Không sử dụng như IC ổn áp công suất thông thường.
• Kiểm tra sai số điện áp tham chiếu khi thay thế.
• Không thay bằng IC tham chiếu điện áp khác mức 2.5V.
• Đối chiếu đặc tính độ chính xác và độ trôi nhiệt.
• Kiểm tra các linh kiện ngoại vi liên quan.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: REF5025AIDR là IC tạo điện áp tham chiếu chính xác, không phải IC nguồn 2.5V dùng để cấp dòng lớn cho tải. Việc sử dụng vượt quá khả năng tải đầu ra có thể làm giảm độ chính xác hoặc gây hư hỏng linh kiện.

10. Kết luận

REF5025AIDR ký hiệu 5025 IC chức năng SOP-8 là vi mạch tham chiếu điện áp chính xác của Texas Instruments, có điện áp đầu ra danh định 2.5V và điện áp đầu vào hoạt động từ 2.7V đến 18V.

Với độ chính xác cao, độ trôi nhiệt thấp và khả năng cung cấp điện áp chuẩn ổn định, REF5025AIDR phù hợp với các mạch ADC, DAC, thiết bị đo lường và hệ thống điều khiển công nghiệp.

Sản phẩm sử dụng kiểu đóng gói SOIC-8 nhỏ gọn, thuận tiện cho việc lắp đặt và thay thế trên bo mạch SMD.

Khi lựa chọn REF5025AIDR, cần kiểm tra đúng mã sản phẩm, ký hiệu 5025, sơ đồ chân, điện áp nguồn và yêu cầu độ chính xác của mạch để đảm bảo khả năng tương thích và vận hành ổn định.
