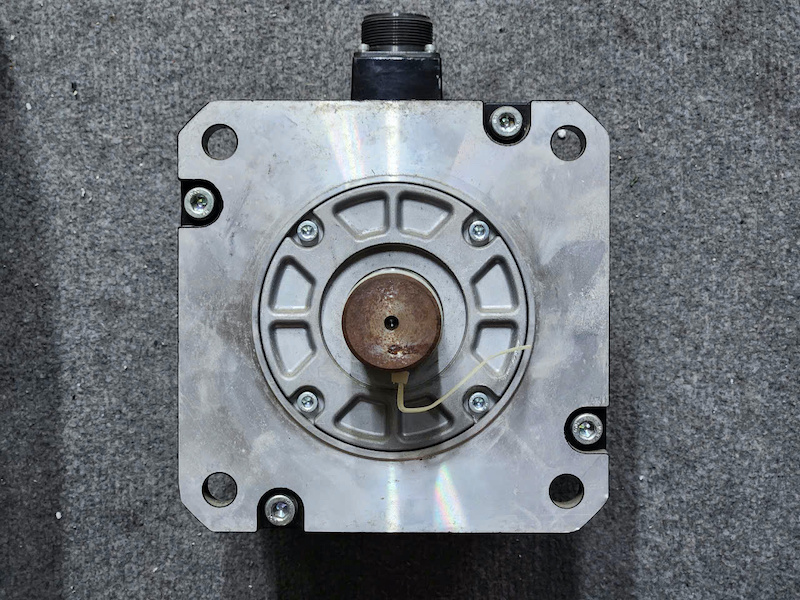

Motor servo AC Mitsubishi HF‑SP352

1. Giới thiệu chung

HF‑SP352 là động cơ servo AC công suất 3,5 kW thuộc dòng HF‑SP của Mitsubishi Electric (dòng MELSERVO J3). Với thiết kế quán tính trung bình và vỏ kín IP67, sản phẩm mang lại hiệu suất mạnh mẽ và độ bền cao, phù hợp cho các ứng dụng tự động hóa công nghiệp yêu cầu điều khiển tốc độ và mô-men chính xác.

2. Thông số kỹ thuật

• Công suất định mức: 3,5 kW

• Tốc độ định mức: 2.000 RPM

• Mô-men định mức: khoảng 16,7 Nm

• Mô-men đỉnh (peak): lên đến 2–3 lần mô-men định mức

• Dòng định mức: ~16 A

• Điện áp: 200–230 VAC (3 pha)

• Tốc độ tối đa: lên tới 6.000 RPM

• Encoder: tích hợp tuyệt đối cao độ phân giải (18 bit)

• Quán tính rotor: trung bình (medium inertia)

• Cấp bảo vệ: IP67

• Khối lượng: khoảng 17 kg

3. Cấu tạo

• Thân vỏ hợp kim nhôm/kim loại chịu môi trường khắc nghiệt, vỏ kín IP67 chống bụi/ẩm tốt

• Trục thép thẳng, không có phanh điện từ, dễ dàng tích hợp vào cơ cấu truyền động

• Encoder tuyệt đối 18-bit tích hợp trong thân, không cần pin dự phòng

• Thiết kế chuẩn flange kết nối dễ với PLC/PLC, thuận tiện tháo lắp, bảo trì

4. Nguyên lý hoạt động

Động cơ hoạt động khi điện xoay chiều 3 pha được cấp lên stator để sinh từ trường quay, kéo rotor vận hành. Encoder tuyệt đối phản hồi liên tục vị trí và tốc độ, gửi tín hiệu về bộ điều khiển servo (dòng J3). Bộ điều khiển phản ứng theo thời gian thực để điều chỉnh dòng điện và mô-men nhằm đạt tốc độ và vị trí mong muốn. Khả năng chịu mô-men đỉnh cao giúp động cơ vận hành ổn định khi chịu tải biến động đột ngột.
