Điện trở là gì? Cấu tạo, ứng dụng, cách đo và đọc giá trị điện trở

Điện trở là một linh kiện điện tử cơ bản, đóng vai trò quan trọng trong việc kiểm soát dòng điện và phân chia điện áp trong các mạch điện. Chúng được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, từ các thiết bị điện tử đơn giản đến các hệ thống phức tạp.

1. Khái niệm về điện trở

Điện trở là một linh kiện thụ động có khả năng cản trở dòng điện chạy qua nó. Mức độ cản trở này được đo bằng đơn vị ohm (Ω). Theo định luật Ohm, điện áp (V) đi qua điện trở tỉ lệ thuận với cường độ dòng điện (I) và tỉ lệ này được xác định bởi điện trở (R), với công thức:

Ví dụ, nếu một điện trở 400 Ω được nối vào nguồn điện áp 14V, thì cường độ dòng điện đi qua điện trở sẽ là:

2. Cấu tạo và phân loại điện trở

Điện trở được chế tạo từ nhiều vật liệu khác nhau như than chì, kim loại hoặc hợp kim, tùy thuộc vào ứng dụng cụ thể. Chúng có thể được phân loại dựa trên nhiều tiêu chí:

Hình dáng : Điện trở cắm và điện trở dán SMD
Dựa trên giá trị điện trở: Điện trở cố định và điện trở biến đổi (biến trở).
Dựa trên công suất: Điện trở công suất thấp, trung bình và cao ( dựa vào kích thước khác nhau trở công suất càng lớn kích thước càng to )
Dựa trên vật liệu chế tạo: Điện trở than, điện trở dây quấn, điện trở màng kim loại, v.v.

3. Nguyên lý hoạt động

Khi có dòng điện chạy qua, điện trở sẽ cản trở dòng điện theo mức độ được xác định bởi giá trị của nó. Sự cản trở này dẫn đến việc tiêu tán năng lượng dưới dạng nhiệt.

4. Ứng dụng của điện trở

Điện trở được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

Giới hạn dòng điện: Bảo vệ các linh kiện nhạy cảm bằng cách hạn chế dòng điện đi qua chúng.

ví dụ khi cấp 1 nguồn 12V DC cho 1 led thông số chịu đựng là 3V 10mA thì led sẽ cháy luôn

Khi lắp 1 điện trở 1k trước led thì led sẽ không chết

Cách tính giá trị điện trở để led khỏi cháy

ví dụ led có thông số 10mA và 3V thì để led không cháy thì nguồn cấp cho led chỉ được tối đa 3V mà trong mạch nối tiếp thì dòng của led sẽ bằng dòng chạy trên điện trở là 10mA nên giá trị của điện trở cần lắp là R=U/I=(12-3)/(10*0.001)=9*100=900R do đó khi lắp điện trở giá trị hơn 900R là led sẽ sáng và ko cháy

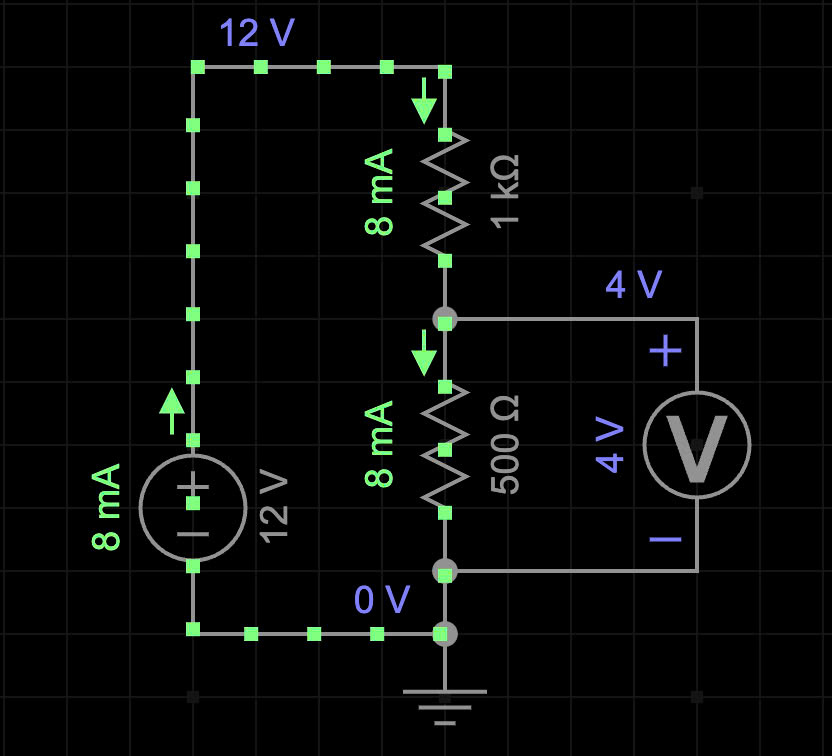

Phân chia điện áp: Tạo ra các mức điện áp khác nhau trong mạch.

Tạo nhiệt: Sử dụng trong các thiết bị sưởi ấm.

5. Đơn vị của điện trở và cách đọc giá trị điện trở qua mã màu

Đơn vị của điện trở

Đơn vị của điện trở là Ohm (Ω), được đặt theo tên nhà khoa học Georg Simon Ohm.

Vì giá trị điện trở có thể rất nhỏ hoặc rất lớn, ta thường sử dụng các bội số và ước số như sau:

Ký hiệu	Giá trị
1 mΩ (miliOhm)	$10^{-3}$ Ω
1 kΩ (kiloOhm)	$10^3$ Ω
1 MΩ (megaOhm)	$10^6$ Ω
1 GΩ (gigaOhm)	$10^9$ Ω

Ví dụ:

1000 Ω = 1 kΩ
0.001 Ω = 1 mΩ

Điện trở càng lớn thì mức độ cản trở dòng điện càng cao.

Cách đọc điện trở theo vạch màu đối với điện trở cắm

Do kích thước nhỏ, các điện trở thường sử dụng mã màu để biểu thị giá trị của chúng. Việc đọc giá trị này dựa trên các vạch màu được in trên thân điện trở.

cách đọc giá trị điện trở

Điện trở 4 vạch màu:
- Vạch 1: Chữ số hàng chục.
- Vạch 2: Chữ số hàng đơn vị.
- Vạch 3: Hệ số nhân (10^x).
- Vạch 4: Sai số (thường là nhũ vàng hoặc nhũ bạc).
Công thức tính:
Điện trở 5 vạch màu:
- Vạch 1: Chữ số hàng trăm.
- Vạch 2: Chữ số hàng chục.
- Vạch 3: Chữ số hàng đơn vị.
- Vạch 4: Hệ số nhân (10^x).
- Vạch 5: Sai số.
Công thức tính:
